Linea di produzione Cut to Length a controllo PLC servo

    Prezzo unitario: USD 20000 - 50000 / Set/Sets
    Tipo di pagamento: T/T,L/C,D/A,D/P
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 45 giorni
Additional Info

Pacchetto: imballaggio nudo

produttività: 30 set

marchio: Zhongtuo

Trasporti: Ocean,Land

Luogo di origine: Cina

Abilità del rifornimento: 30 sets/month

Certificati : CE, ISO, SGS

Descrizione del prodotto

0.30-2.50х1600 Servo PLC Control Linea di produzione tagliata su misura

Breve introduzione:

Questa linea di produzione veniva utilizzata principalmente per lo spes- sore compreso tra 0,30 e 2,50 mm , larghezza tra 500-1600 mm di materiale di vario tipo.

A: parametri di base di questa macchina:

Spessore del materiale : 0,30 - 2,50 mm

Larghezza della bobina : 500--1600mm

Diametro interno della bobina : φ 450 a 650mm

Peso massimo bobina : 15 Ton

Tolleranza : ± 0,5 mm nella lunghezza 2000 mm, diagonale ± 0,5 mm entro 2000 mm.

Lunghezza di taglio : 400-4000mm

Altezza di lavoro di produzione : 1150mm

Velocità di lavoro con fossa di stoccaggio : 60 m / min

Nota : direzione di marcia della linea di produzione (sul lato operativo) da sinistra a destra (l'intera lunghezza della scheda non supera i 23 metri). E la dimensione del pozzetto di stoccaggio consigliato: 5 metri di lunghezza 2 metri di larghezza x 4 metri di profondità

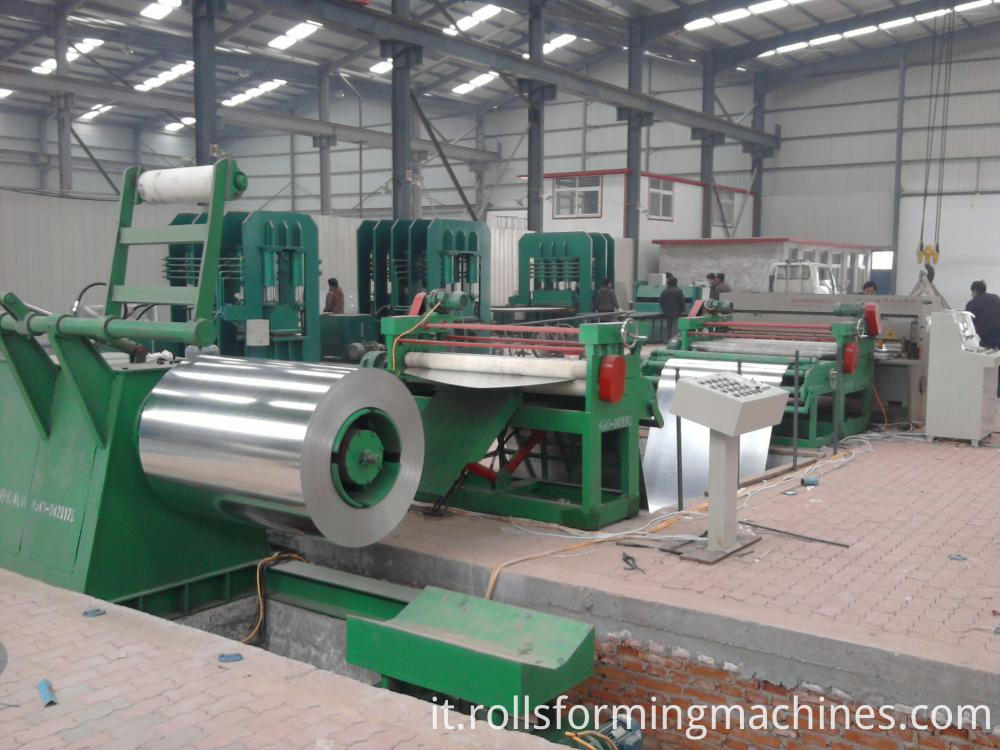

cut to length production line 3

B: elementi di base della macchina tagliata a misura

1

Loading car

2

Decoiler

3

Precise straightening and leveling machine

4

Middle bridge

5

Deviation correcting device

6

Servo fixed size machine

7

High speed shearing system

8

Feeding coil system

9

Automatic stocker

10

Runout table and package system

11

Hydraulic system

12

Pneumatic device

13

PLC Control system

C. Breve introduzione di alcuni elementi

15 tonnellate di carico auto

Struttura

Principalmente questo dispositivo è composto dalla piastra della macchina, dal blocco cilindri e dal sistema di cilindri e camminatori. Quando si lavora, la piastra sul cilindro nella parte superiore della ruota di svolgimento, il cilindro dell'olio, la piastra fino alla parte superiore del centro del mandrino non avvolto, avvia il motore in marcia verso la posizione centrale del Decoiler, non arrotolato si tensionerà la bobina di acciaio. L'auto percorre la pista per tornare.

2 . Parametri :

(1) Larghezza della bobina : 1600mm

(2) Peso della bobina : 15T

(3) Alesaggio corsa cilindro 160 mm, corsa 600 mm

(4) Potenza motrice: 3 KW - se hanno più potenza?

(5) Produttore di motori, cambiamo in sperma ma il prezzo sarà più alto
(6) Riduttore: 15 Ton

1. Struttura

Questa macchina è un unililer di tipo idraulico ad espansione a sbalzo singolo, la parte del mandrino, la parte di trasmissione, supportano la composizione

(1) parte del mandrino è la parte centrale della macchina, quattro blocco ventola, attraverso il pezzo obliquo a forma di T e il manicotto scorrevole è collegato, e nello stesso tempo impostato nel mandrino cavo e nucleo collegato con un manicotto scorrevole, Il cilindro per controllare il movimento dell'asse del nucleo può raggiungere un aumento di quattro blocchi di ventole contemporaneamente e una contrazione. Quando la contrazione del blocco ventola si arrotola, quando la ventola si apre, riavvolgi la bobina di riavvolgimento.

(2) Nella prima parte della parte anteriore della macchina di trazione a rulli. Premendo il braccio sotto il controllo del cilindro è possibile azionare la pressione del cantilever e sollevare, durante l'alimentazione, la pressione attivata e la bobina d'acciaio premuta può prevenire la bobina allentata, che è conveniente per l'alimentazione.

(3) parte di trasmissione nel carter motore, un motore a frequenza variabile attraverso un riduttore di velocità, rotazione del mandrino della bobina, e anche ottenere uno svolgimento positivo e negativo e un avvolgimento attraverso la velocità regolabile guidata dalla catena del pignone.

decoiler

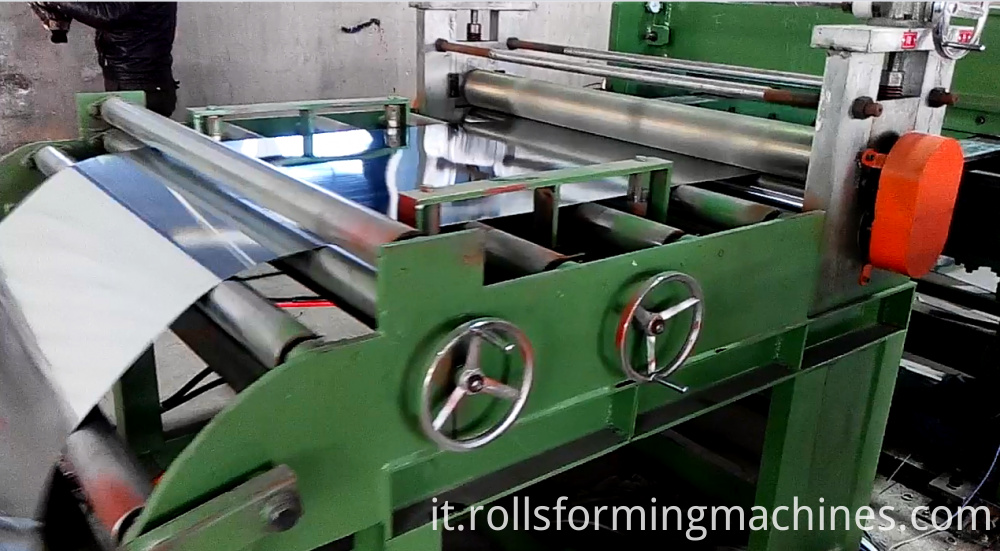

3. Raddrizzatrice e livellatrice precisa

La macchina piatta per la scuola con trasmissione e trasmissione del giunto cardanico, scheda inviata a livello piatto e intermedio dopo che la direzione positiva e negativa della deformazione ripetuta raggiunge lo scopo di livellamento, è composta principalmente da una parte di telaio della macchina, parte di rullo di lavoro, parte di sollevamento e la parte di trasmissione. Il telaio adotta la struttura del tipo a scatola saldata in lamiera d'acciaio, la parte del rullo di lavoro, la parte di sollevamento e la parte del telaio sono organicamente combinati, la forma è nuova, la struttura è ragionevole e l'installazione e la manutenzione sono convenienti. Rotolo di lavoro per la parte anteriore del rullo, la sottosezione del giunto cardanico. Piastra del materiale attiva superiore e inferiore, per ottenere il livello scolastico appropriato. I movimenti del ruolo è quello di migliorare la fila del rotolo di lavoro, la spaziatura tra la regolazione e la vergella mobile di generazione dell'ingranaggio a vite senza fine della ruota a mano per raggiungere l'obiettivo di sollevare la fila superiore di rulli. Guidare dal motore, riduttore.

1 . Parametri principali

(1) spessore del materiale di livellamento: 0,30 - 2,50 mm

(2) Larghezza: 1.600 millimetri

(3) Albero di livellamento: φ110mm 40Cr Tempra media frequenza 50 - 58 gradi.

(4) Motore principale: 11KW - Sperma

(5) Riduttore: 155 tipo di riduttore a vite senza fine Guomang, questo marchio?


Ponte intermedio

Il dispositivo è un'apparecchiatura ausiliaria della linea di produzione, che è composta principalmente da un ponte di transizione, una staffa sinistra e una base. Il suo ruolo è la piastra dal primo ingresso nella fossa, il ponte si innalza piatto in una prima macchina parallela; il sollevamento del ponte è controllato da un cilindro.

Dispositivo di guida

1, struttura

Il dispositivo è un'apparecchiatura ausiliaria della linea di produzione, che è composta principalmente da tre rulli di transizione, il telaio sinistro e destro, il rullo guida e la base. Il dispositivo non solo ha una piastra di acciaio e tirato fuori dal pozzo non causerà più la funzione di deformazione della flessione, installazione a sinistra e il lato interno destro del telaio della macchina delle due coppie di rulli guida, può con una ruota a mano, una vite asta per muoversi orizzontalmente, controllare la posizione di marcia della piastra.

2 . Parametro principale s:

(1) Larghezza guida: 1600mm

(2) Diametro del rullo: φ70mm

side guid roller

3. Rulli servo dimensionamento

Struttura

Utilizzo: questa macchina è utilizzata principalmente per impostare le dimensioni. Questa parte è composta principalmente dai seguenti elementi: asse di trazione e asse fisso, telaio, base, parte di trasmissione, servomotore e riduttore speciale.

Parametri principali ;

(1) Diametro del rullo fisso = 120mm

(2) Macchina di trazione = 50mm: 55% 40Cr a tempra di frequenza con cromatura dura e albero in gomma poliuretanica.

(2) Lunghezza del rullo fisso: 1700mm

(3) Servomotore: 7.5kw Shandong Zibo
(4) Riduttore: servo riduttore

second leveling system


Sistema di taglio (macchina da taglio ad alta velocità)

Struttura

Principalmente con la staffa sinistra e destra, biella, torretta superiore e inferiore, piano di lavoro, motore di azionamento e altre parti della composizione. Può anche essere un utente può anche essere basato sui requisiti dell'utente.

Parametri principali :

(1) Lo spessore massimo di taglio: 3mm

(2) Larghezza massima: 1600mm

(3) Potere del motore: 7.5KW Shangdong Zibo?

(4) Materiale lama: 9CrSi, sistema di alimentazione della bobina del servo.

1. Struttura

La piattaforma di alimentazione adotta un telaio di lunghezza 3000mm e utilizza la cinghia con la struttura integrata senza ferire la piastra d'acciaio.

2. Parametro principale

La macchina adotta il convertitore di frequenza per regolare l'operazione sincrona.

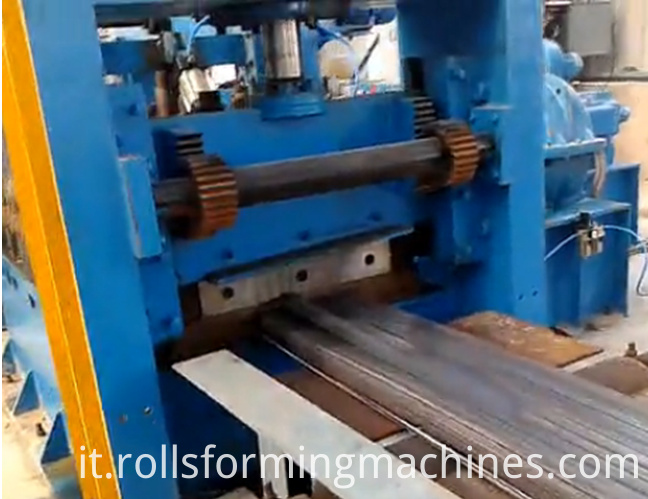

shearing system

Accumulo automatico di machina

1. Struttura

Per il sistema di macchine fustellatrici, è principalmente per rendere il foglio ordinato e pulito e realizzato da un telaio trasversale e da un deflettore verticale. Per il montaggio di diverse lunghezze di foglio, ha regolato la gamma entro 500-3000 mm. Il deflettore può anche essere regolato in base alla larghezza della bobina. La macchina impilatrice adotta il cilindro da regolare, le macchine palettizzatrici sono principalmente composte da pedane e pallettizzatori per pallettizzazione. La sua funzione risiede nell'accatastamento del foglio bianco, il motore di avvio sarà impilabile, il modulo viene inviato alla fase di imballaggio, il dispositivo con una forma materiale.

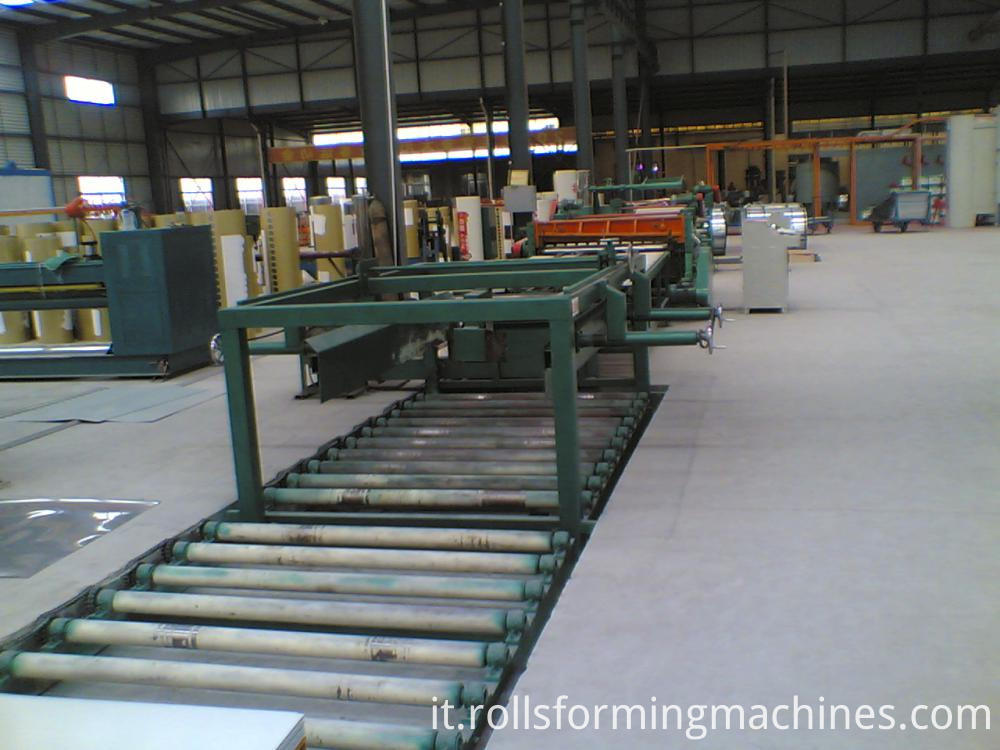

cut to length production line 1

Sistema idraulico

L'impianto idraulico è composto dai seguenti elementi: stazione idraulica, serbatoio del carburante capacità 300L, elettrovalvola, motore pompa olio.

Sistema pneumatico

Questa parte viene principalmente utilizzata per l'impilatore automatico (per il gas, il cliente deve acquistare localmente).

Controllo e automazione elettrici

Questa linea di produzione adotta un alimentatore da 380 V, 50 Hz, che viene controllato dal quadro elettrico.

Il sistema di controllo principale è composto da servomotore, touch screen e riduttore. Tramite lo schermo, è possibile immettere i parametri e tali parametri verranno elaborati dal PLC e quindi lasciare che la macchina funzioni con precisione. Il sistema ha un'elevata precisione, un funzionamento semplice, prestazioni visive elevate e un basso tasso di guasti.
