Zhongtuo Roll Forming Machinery Co., ltd

Apparecchiature per la lavorazione di bobine tagliate a linee di lunghezza
Apparecchiature per la lavorazione di bobine tagliate a linee di lunghezza
Apparecchiature per la lavorazione di bobine tagliate a linee di lunghezza
Apparecchiature per la lavorazione di bobine tagliate a linee di lunghezza
Apparecchiature per la lavorazione di bobine tagliate a linee di lunghezza

Apparecchiature per la lavorazione di bobine tagliate a linee di lunghezza

Prezzo unitario: USD 20000 - 50000 / Set/Sets
Incoterm: FOB
Quantità di ordine minimo: 1 Set/Sets
Termine di consegna: 45 giorni

contattaci ora Aggiungi al carrello

Additional Info

    Pacchetto: imballaggio nudo

    produttività: 30 set

    marchio: Zhongtuo

    Luogo di origine: Cina

    Abilità del rifornimento: 30 sets/month

    Certificati : CE, ISO, SGS

Descrizione del prodotto

Attrezzature per la lavorazione delle bobine: linee nuove e usate tagliate a misura

Breve introduzione della linea di produzione tagliata a misura:

Macchine per la lavorazione delle bobine linee di produzione linee di taglio nuove e usate, utilizzate principalmente per lavorare lo spessore compreso tra 0,30 - 2,50 mm, larghezza tra 500-1600 mm di materiale di vario tipo.

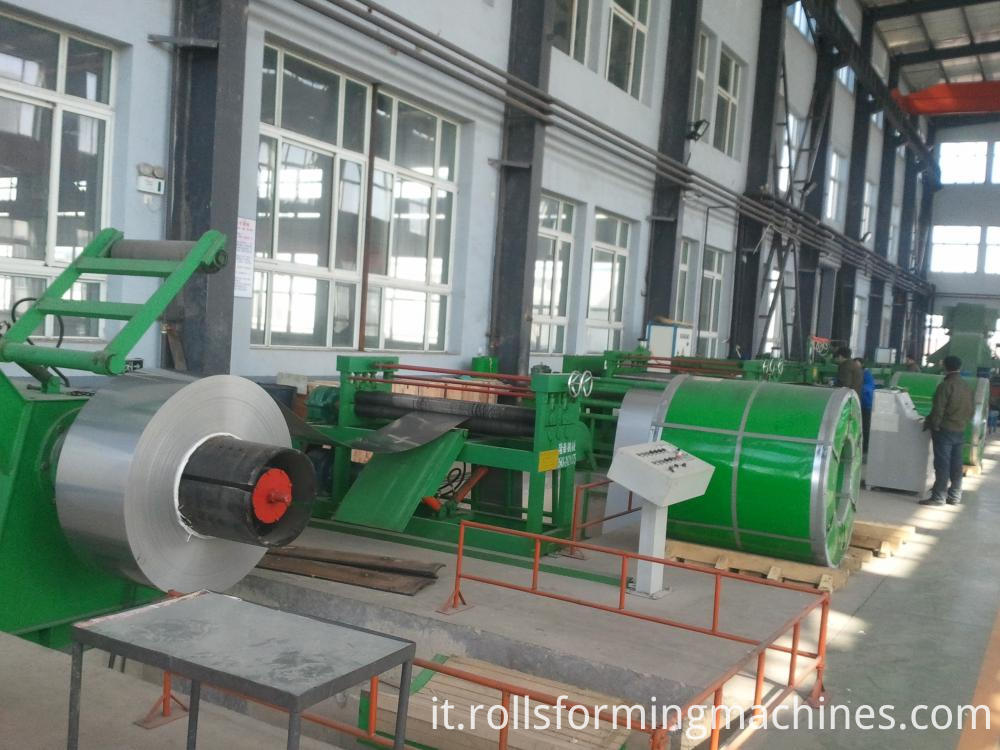

cut to length production line

A: parametri di base di questa macchina:

Tolleranza: ± 0,5 mm nella lunghezza 2000 mm, diagonale ± 0,5 mm entro 2000 mm.


Lunghezza di taglio: 400-4000mm

Altezza di lavoro di produzione: 1150mm
Velocità di lavoro con fossa di stoccaggio: 60 m / min


B: elementi di base della macchina tagliata a misura

1

Loading car

2

Decoiler

3

Precise straightening and leveling machine

4

Middle bridge

5

Deviation correcting device

6

Servo fixed size machine

7

High speed shearing system

8

Feeding coil system

9

Automatic stocker

10

Runout table and package system

11

Hydraulic system

12

Pneumatic device

13

PLC Control system


cut to length machine
3. Raddrizzatrice e livellatrice precisa

La macchina piatta per la scuola con trasmissione e trasmissione del giunto cardanico, scheda inviata a livello piatto e intermedio dopo che la direzione positiva e negativa della deformazione ripetuta raggiunge lo scopo di livellamento, è composta principalmente da una parte di telaio della macchina, parte di rullo di lavoro, parte di sollevamento e la parte di trasmissione.

Ponte intermedio

Il dispositivo è un'apparecchiatura ausiliaria della linea di produzione, che è composta principalmente da un ponte di transizione, una staffa sinistra e una base.

Dispositivo di guida

1, struttura

Il dispositivo è un'apparecchiatura ausiliaria della linea di produzione, che è composta principalmente da tre rulli di transizione, il telaio sinistro e destro, il rullo guida e la base. Il dispositivo non solo ha una piastra di acciaio e tirato fuori dal pozzo non causerà più la funzione di deformazione della flessione, installazione a sinistra e il lato interno destro del telaio della macchina delle due coppie di rulli guida, può con una ruota a mano, una vite asta per muoversi orizzontalmente, controllare la posizione di marcia della piastra.

2 . Parametro principale s:

(1) Larghezza guida: 1600mm

(2) Diametro del rullo: φ70mm

side guid roller

3. Rulli servo dimensionamento

Parametri principali ;

(1) Diametro del rullo fisso = 120mm

(2) Macchina di trazione = 50mm: 55% 40Cr a tempra di frequenza con cromatura dura e albero in gomma poliuretanica.

(2) Lunghezza del rullo fisso: 1700mm

(3) Servomotore: 7.5kw Shandong Zibo
(4) Riduttore: servo riduttore

second leveling system

Sistema di taglio (macchina da taglio ad alta velocità)

(1) Lo spessore massimo di taglio: 3mm

(2) Larghezza massima: 1600mm

(3) Potere del motore: 7.5KW Shangdong Zibo?

(4) Materiale lama: 9CrSi, sistema di alimentazione della bobina del servo.


Elenco prodotti : Linea di taglio alla linea di lunghezza di taglio
