Zhongtuo Roll Forming Machinery Co., ltd

Taglio completamente automatico alla lunghezza della macchina
Taglio completamente automatico alla lunghezza della macchina
Taglio completamente automatico alla lunghezza della macchina
Taglio completamente automatico alla lunghezza della macchina
Taglio completamente automatico alla lunghezza della macchina

Taglio completamente automatico alla lunghezza della macchina

Prezzo unitario: USD 150000 - 80000 / Bag/Bags
Tipo di pagamento: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
Quantità di ordine minimo: 1 Bag/Bags
Termine di consegna: 60 giorni

contattaci ora Aggiungi al carrello

Additional Info

    Pacchetto: imballaggio nudo

    produttività: 60m/min

    marchio: Zhongtuo

    Trasporti: Ocean,Land

    Luogo di origine: Cina

    Abilità del rifornimento: 30 sets/month

    Certificati : CE, ISO, SGS

Descrizione del prodotto

TAGLIO alla lunghezza linea CTL macchina per (0.8 ~ 3.5) × 400 mm

Taglio completamente automatico alla lunghezza della macchina in grado di elaborare lo spessore da 0,8-3,5 mm senza alcuna interfaccia di persona.
1. parametri tecnici:
Spessore della bobina: 0.8 ~ 3,5 mm
Larghezza della bobina: 100 ~ 400mm
Materiale di bobine: Q195, Q235A, Q345, bobine di acciaio al carbonio S355, HR o CR, resistenza alla trazione fino a 590 N/mm2.
Bobina ID:φ500-610 mm
Bobina OD: ≤φ1400mm
Peso della bobina: ≤3T
Rullo di livellamento: φ100mm
Materiale dei rulli di livellamento: 40Cr, durezza superficiale: HRC55-58 °
Velocità di linea: 40m/min, lunghezza di misura dal codificatore, interrompere shear.10-12pcs/min per 2m di lunghezza
Tolleranza: +/-0.5mm/m di lunghezza, + /-1mm di lunghezza diagonale, +/-1.5mm/m2 nel livellamento planarità.


2. flusso tecnico:

Caricamento bobina svolgitore di mandrino car→single con bobina-testa guide→pinch feeder→transmission rotolo table→ lato guide→ livellatore →encode lunghezza-fixing→shear →stacker

3. Descrizione di ogni apparecchiatura:
3.1.Coil-Loading auto
1) struttura: Quattro ruote, carrozzeria fatta da saldatura
2) la vettura a piedi è guidata da: 1.5 kW motore cicloide perno-ruota
3) movimento su-giù auto di cilindro idraulico Φ100 × 500 mm
4) velocità di deambulazione: 8 m/min, distanza max 4000 mm.
5) carico massimo: 3000kgs.

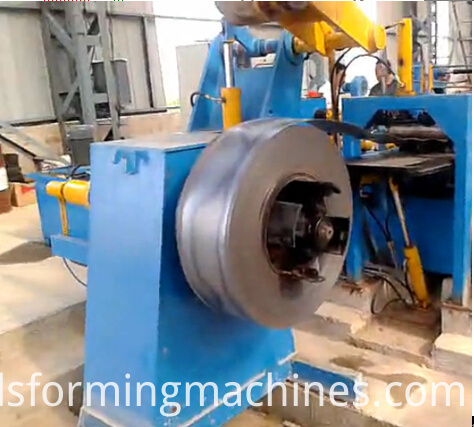

Cut to length
3.2.Single mandrino svolgitore con testa della bobina guida
Svolgitore struttura: saldatura assemblaggio base, mandrino singolo a sbalzo idraulicamente ampliato da Biella.
Srotolare tamburo: Φ508 × 450mm, gamma di espansione: Φ500 ~ Φ610mm.
Cilindro idraulico per espansione: Φ100 × 100mm
Stile del freno: freno pneumatico regolanti la pressione
Larghezza max bobina: 400mm
Bobina OD max: 1400mm
Peso massimo della bobina: 3, 000kgs.
Guida di testa della bobina è installato su svolgitore
Il premere verso il basso della testa della bobina braccio di cilindro idraulico Φ75 x 300mm

Ruota di trazione per l'apertura di testa della bobina: Φ150 x 150mm, guidato da 2.2 kW motore cicloide.

CTL


Pizzico-alimentatore idraulico 3,3 con piastra di spala

Pizzico-alimentatore: È composto da base, stand, sedile a rulli, double pizzico-alimentazione rulli, il sollevamento e meccanismo di pressatura-down per rullo, motore di azionamento.
Il movimento su-giù del rullo superiore della stampa: da Φ70 x cilindro idraulico di 150mm, due PC.
Il motore di azionamento: motore cicloide 4KW. Spalare piastra: saldatura assemblaggio con piastre in acciaio, due piastre a forma di lingua (grande uno per spostare uno di alti e Bassi, piccolo di espandersi e contrarsi)
Cilindro idraulico per il movimento su-giù grande lingua: Φ80 × 400mm
Cilindro idraulico per la piccola linguetta espansione Φ63 × 400 mm -

3.4.Transmission tavola del rotolo

Dimensioni: 2000 mm di lunghezza x larghezza 500 mm
Composto da 4 pezzi Φ100 x 600 rulli, piastre in acciaio, catene.

Guida laterale 3,5
Struttura: rulli verticali per limitare la posizione di progressione della striscia in linea d'asse.
Rulli verticali: due coppie, Φ80 × 110mm, 40Cr, estinzione ad alta frequenza
Per regolare i rulli verticali di madreviti con campo di regolazione: 100-400mm
Side guide
Macchina 3.6.Leveling
1) composto di leva, azionamento della leva ed encoder per correggere la lunghezza.
2) drive è composto di base, ZQ500 riduttore di velocità, motore DC 37KW, regolatore di velocità Eurotherm 590 DC, accoppiatori, freno e cambio.
3) livellatore è composto di base, telaio, sedili di rulli e giù rulli, fascio, blocco asse scorrevole, 15 rulli di livellamento (7 su 8 rulli), rulli di backup di una riga per rispettivamente superiore e giù levelign dispositivo di premere verso il basso di rulli da motori elettrici (riduttore di velocità cicloidale 2.2 kW) meccanismo di su-giù per il rullo di alimentazione.
4) livellamento rulli: Φ100 × 500 mm, 40Cr, HRC55-56, superficie cromo duro rivestimento
Rulli di backup: Φ100 × 150, 8 + 9pcs, 45 #steel, HB220-240
5) encoder: LM02-610 C-1200F/min(Japan Rep)

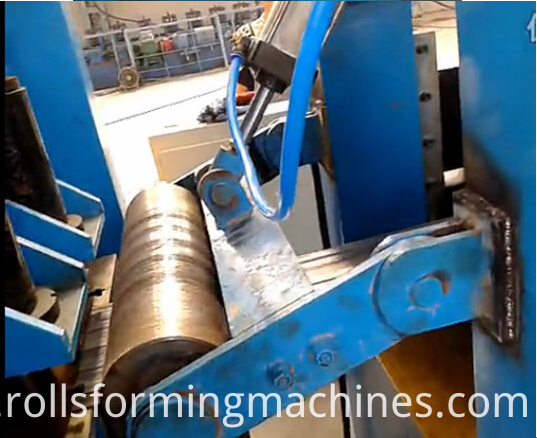

CTL 3
Cilindro pneumatico a pistone: 100 mm × 120mm di codifica
Codifica di fissaggio lunghezza rullo: 40Cr, HRC52-54

Circumference:400mmx0.01(127.324)


3.7.Hydraulic di taglio

Composta da telaio, rotaia di guida, scorrevole portalama, meccanismo idraulico di cut-off.
Il cilindro idraulico per taglio: Φ160 x 200mm, un pc
3.8.Stacker
Composto da tavolo rack e meccanismo a piedi, ecc.
Motore di azionamento: motore cicloide 3KW.
3.9.hydraulic sistema
Composto da centralina idraulica, piastra della valvola, varie valvole, tubo ad alta pressione, tubo rigido, giunti, ecc.
Pressione: 12Mpa
Potenza: 4.5 kW
Volume del serbatoio dell'olio olio: 450L
3.10 sistema di controllo elettrico
Tutta una serie di sistema di controllo elettrico comprende un armadietto di controllo e un pannello di controllo
Potenza di installazione totale: circa 60KW
