Con intaglio angolo in acciaio e metallo rullo che forma macchina

    Prezzo unitario: USD 19800 - 32000 / Set/Sets
    Tipo di pagamento: L/C,T/T,D/P,D/A
    Incoterm: FOB,CFR,CIF,FCA
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 25 giorni
Informazioni basilari

Modello: ZT-005-21

Tipo: Sezione Leggera Acciaio

Marchio: Acciaio strutturato del carbonio

Membro: Steeltruss

Tipo di acciaio per struttura: Acciaio sagomato a freddo

Struttura della parete residenziale: Wall Stud

Speed: 5-8m/min

Machine Size: 13*1.3*1.7m

Rolelr Station: 9 Rollers

Roller Material: GCR15 Aluminium Processing After Quenchin HRC58-62

Shaft Diameter: Φ80mm

Shaft Material: 45# Steel With Tempering

Power: 7.5kw

Drive: Gear

Additional Info

Pacchetto: Come requisito del cliente

produttività: 5-8m/min

marchio: ZHONGTUO

Trasporti: Ocean,Land

Luogo di origine: Cina

Abilità del rifornimento: 30 sets/month

Certificati : CE, ISO9001

Descrizione del prodotto

Con intaglio angolo in acciaio e metallo rullo che forma macchina

con intaglio angolo rotolo formin g macchina sono realizzati con la migliore qualità in acciaio e altri materiali qualitativi che sono procurato forma alcuni dei fornitori reputati e genuini dell'industria. Ci assicuriamo che la nostra gamma è esente da qualsiasi difetto, pertanto abbiamo severamente controllato ogni prodotto su determinati parametri di qualità.

Processo di intaglio angolo rullo che forma macchina:

decoiler-- alimentatore - roll ex - taglio--esaurito tavolo

Slotted Angle Roll Forming Machine

Informazioni Detalied di acciaio e metallo scanalato angolo rullo che forma macchina:

1. decoiler

Uso: esso viene utilizzato per supportare la bobina d'acciaio e srotolare il in un giradischi modo.

Passivo srotolare tirato dal sistema di formatura rotolo

Capacità di carico: 5T

Impianti per srotolamento Larghezza: 500mm

Diametro interno: 450-550mm


2.servo alimentazione e parte di punzonatura

Servo alimentazione di potenza: 3kw

Questa parte di pugno del foro, è possibile modificare lo stampo per perforare i fori diversi.

Potenza: 5.5 kW

Punzonatura: 42T

Materiale della muffa: Gcr12MoV bonificato

Slotted Angle Roll Forming Machine

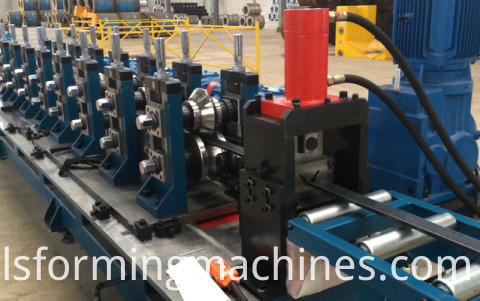

3. con intaglio angolo rullo che forma macchina

Dimensioni: lunghezza * larghezza * altezza - 13* 1.3 * 1.7 m

Peso t: 5 tonnellate

Tensione: 380V / 50HZ3Phase (come richiesta del cliente)

Fissatore di rullo: arco verticale

Telaio: middle piastra saldata

Memorial dell'arco tipo di frame

Telaio spessore: 25 mm

Modalità: azionamento dell'ingranaggio di azionamento

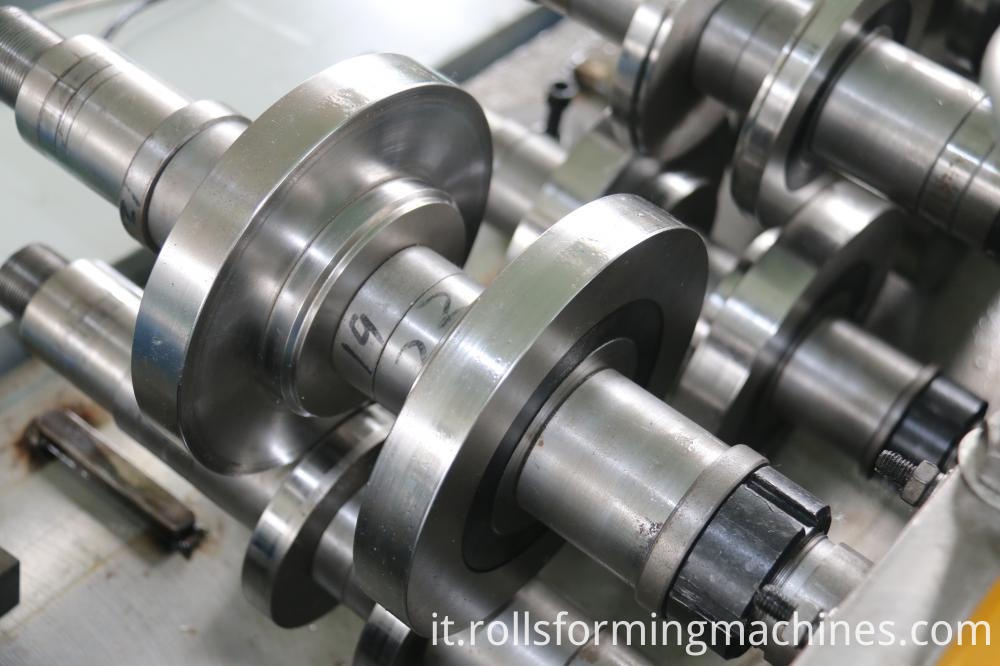

Materiale dei rulli: GCR15 alluminio lavorazione dopo quenchin HRC58-62℃, bicromato di potassio placcato

Materiale di alberi: 45# in acciaio con tempera

Diametro degli alberi: φ80mm

Numero di rulli: 9 rulli

Alimentazione principale: 7.5 kW

Riduttore di velocità cycloidal dell'ingranaggio planetario)

Velocità: 5-8m/min (includono taglio tand punzonatura)


Steel And Metal Slotted Angle Roll Forming Machine

Steel And Metal Slotted Angle Roll Forming Machine

4.sistema di taglio

Materiale delle pale: Cr12Mov, gregge acciaio HRC 58-62℃

Tensione di alimentazione: potenza idraulica

Telaio: pilastro stile con sistema a cremagliera e pignone

Interruttore di colpo: non-contatto interruttore fotoelettrico

Componenti: contiene una serie di utensili da taglio, un serbatoio idraulico e una taglierina macchina.

Steel And Metal Slotted Angle Roll Forming Machine

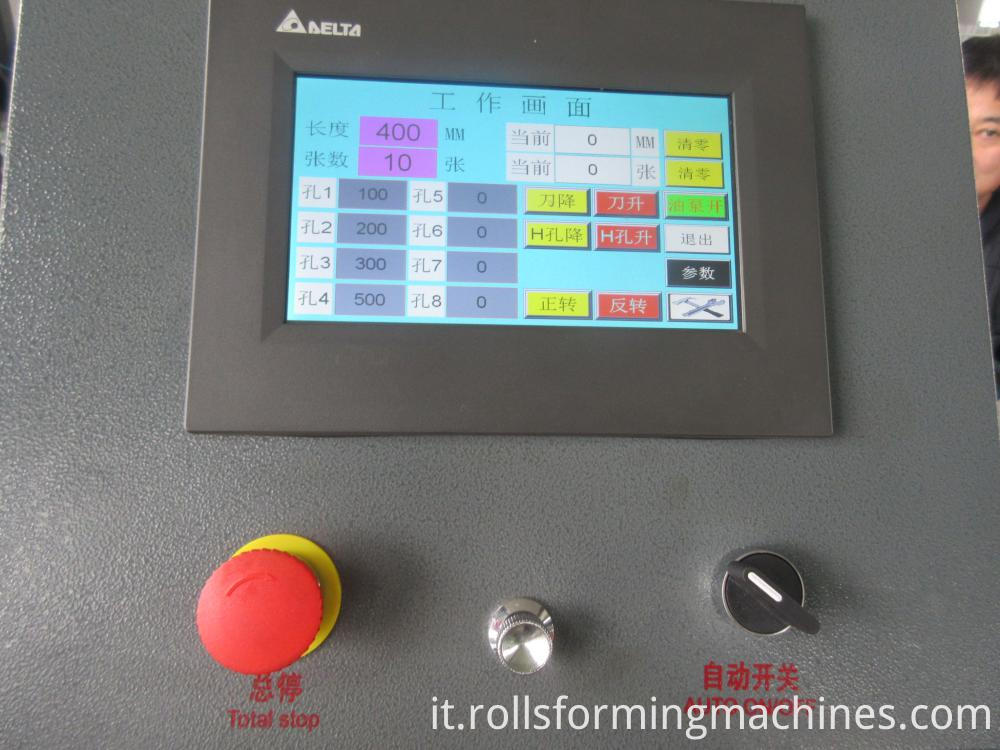

5.stazione idraulica e PLC

Motore idraulico potenza: 3kw

Olio idraulico: 46#

Componenti: il sistema comprende una serie di serbatoio idraulico, un insieme di pompa di olio idraulico e due tubi idraulici. E due set di valvole elettromagnetismo.

Funzione:

1. Adopted PLC, trasduttore, pannello di tocco da Panasonic PLC per garantire alta velocità con stabilità, precisione e durata.

2. altro elemento elettrico sono Delta

3. dotati di interruttore mobile, aria pausa, radiatore, trasformatore e protettore di dispersione elettrica per operazione convenienza e sicurezza.


Steel Slotted Angle Machine

Alcune immagini finali foro si fa riferimento a:

Steel And Metal Slotted Angle Roll Forming Machine

Slotted Angle Roll Forming Machine


Metal Slotted Angle Machine
