Zhongtuo Roll Forming Machinery Co., ltd

Rotolo per ripiano
Rotolo per ripiano
Rotolo per ripiano
Rotolo per ripiano
Rotolo per ripiano

Rotolo per ripiano

Tipo di pagamento: L/C,T/T,D/P,D/A
Incoterm: FOB,CFR,CIF
Quantità di ordine minimo: 1 Set/Sets
Termine di consegna: 25 giorni

contattaci ora Aggiungi al carrello

Informazioni basilari

    Modello: ZT-005-213

    Shaft Material: 45#steel

    Name: Steel Racking Roll Forming Machine

    Roller Material: Gcr15

    Tipo: Acciaio sagomato a freddo

    Marchio: Acciaio strutturato del carbonio

    Modulo di connessione: Connessione a bullone

    Membro: Colonna d'acciaio

    Acciaio strutturato del carbonio: Q235

    Power: 7.5kw

    Drive: Gear Or Chain

Additional Info

    Pacchetto: di cui hai bisogno

    produttività: 5-8m/min

    marchio: ZHONGTUO

    Trasporti: Ocean,Land

    Luogo di origine: Cina

    Abilità del rifornimento: 30 sets/month

    Certificati : CE, ISO9001

Descrizione del prodotto

Rotolo per ripiano

La macchina per la formatura di bobine a mensola adotta la tecnologia di alimentazione del materiale servocomandata per la perforazione complessa per garantire la precisione. Questa macchina per la formazione di rulli di stoccaggio adotta anche la tecnologia di taglio della pista per garantire la capacità della macchina e la trasmissione della trasmissione e garantire la rigidità e la forza di lavoro della macchina. La macchina di formazione del rotolo di racking inoltre è conosciuta come la macchina di formatura del rotolo dello scaffale, il rotolo dello scaffale della scaffalatura che forma la macchina, il rotolo di scaffalatura che forma la macchina o il rotolo dello scaffale degli scaffali che forma la macchina. Questa macchina per la formazione di rastrelliere è composta da svolgitore automatico, dispositivo di guida, dispositivo di livellamento e alimentazione, unità di punzonatura, parti di stampaggio, sistema di cesoie volanti, tavola run-out, sistema di controllo elettronico e sistema idraulico.

Racking Roll Forming Machine


Flusso di racking Formare il flusso di lavoro della macchina:

Disincrostazione → Livellamento → Avanzamento materiale → Punzonatura → Roll forming → Raddrizzatura → Taglio → Prodotto finito esaurito Disegno del profilo


Il componente di Steel Racking Machine:

L'accumulo di questa macchina è il de-coiling (costituito principalmente da un-avvolgitore e la sua base), il sistema di ingranaggi, il supporto e la macchina principale, il sistema di pressurizzazione, l'attrezzatura di taglio, l'impianto idraulico, il sistema di controllo e il sostenitore del prodotto.

Parametro veloce:

Description



Introduction

Working  efficiency

5-8m/min(not include cutting time)

Thickness of Material

2-3mm

Control system

Panasonic PLC

Uncoiler system

5Ton Manual Operation

Side- wheel



7 Sets

Servo feeding

1 set

Servo feeding power:

3.0kw

Punching

80T[70 times/min]

Forming by rolling

Roll 18 times

Roller material

GCR15 Aluminium processing after quenchin HRC58-62degree,

Chrome plated

Shaft and the

diameter of axle

45#Aluminium-processing ,diameter of axle=80mm



Main part power

18.5kw

Hydraulic motor power



5.5kw

Hydraulic pressure

12Mpa

Scissor material

Cr12Mov, herd steel HRC 58-62 degree

length tolerance



3m±1.5mm

voltage

380V, 50HZ,3 phase

(adjustable by customer needs)

Frame form

arch type

Driving Method

Gear driving

Color

Yellow and blue(adjustable)

Size

length*Width*Height - 20*1.3*1.2m

Package

Nude package in 2*40GP container



Delivery date

60 working days

Payment Method

30% T/T in advance and balance 70% after inspection

confirmation before shipment.


Altre immagini di Racking Roll Forming Machine per riferimento:

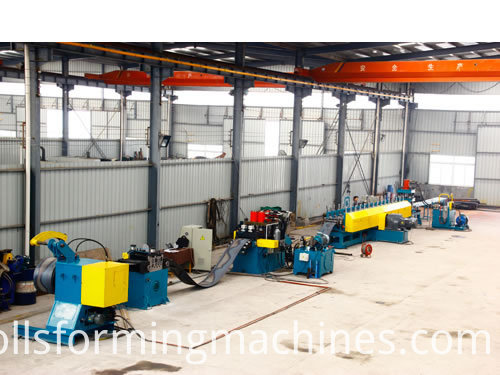

Steel Racking Machine

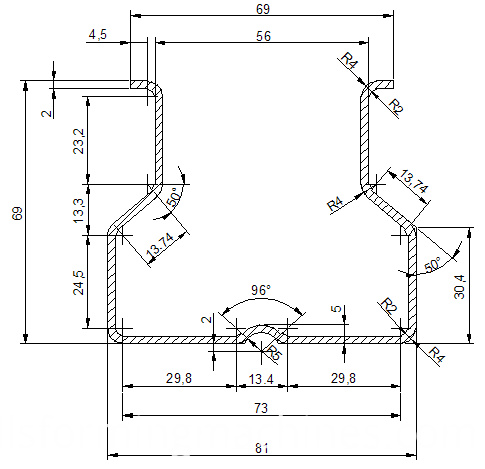

punching holes drawing profile

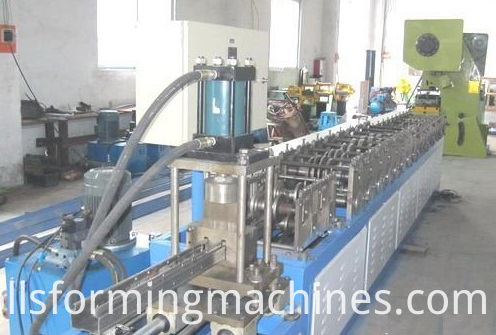

pillar machine

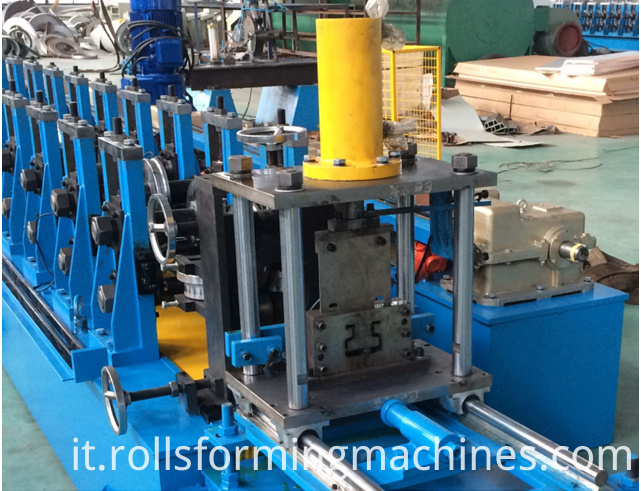

Racking Roll Forming Machine

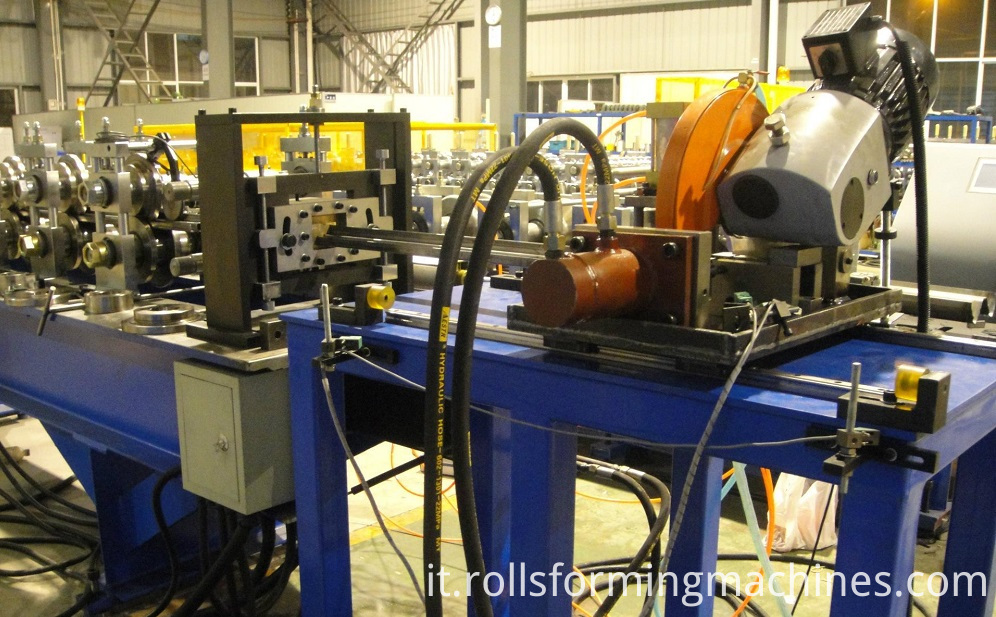

Racking Roll Forming Machine

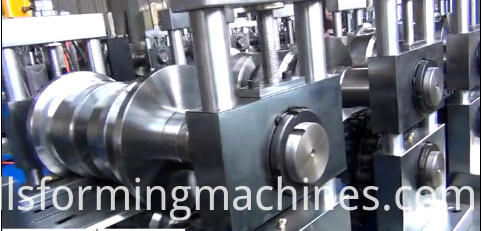

Steel Racking Machine

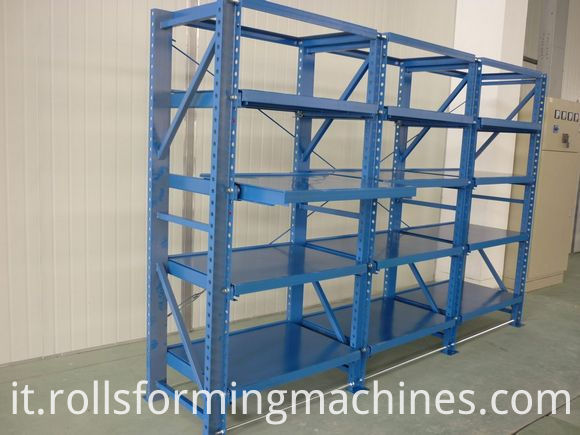

Steel Rack Machine


Altre informazioni su Steel Racking Machine


1. Termini di pagamento: 30% T / T in anticipo e saldo 70% dopo la conferma di ispezione prima della spedizione.

2. Imballaggio Imballaggio nudo con contenitore 1 * 20GP

3. Garanzia Un anno e forniremo il supporto tecnico per tutta la vita.

4. Installazione

1). Formazione: il compratore dovrebbe addebitare il visto, il biglietto di ritorno, il vitto e l' alloggio all'estero e 50 USD / persona / giorno per il salario.

2). Hai bisogno di un tecnico

3). Tempo di allenamento: una settimana (contiene il tempo di installazione e regolazione)
