Zhongtuo Roll Forming Machinery Co., ltd

Automatico pieno scaffalature scaffale rullo che forma macchina
Automatico pieno scaffalature scaffale rullo che forma macchina
Automatico pieno scaffalature scaffale rullo che forma macchina
Automatico pieno scaffalature scaffale rullo che forma macchina

Automatico pieno scaffalature scaffale rullo che forma macchina

Prezzo unitario: USD 15000 - 32000 / Set/Sets
Tipo di pagamento: T/T,L/C,D/A,D/P
Incoterm: FOB
Quantità di ordine minimo: 1 Set/Sets
Termine di consegna: 25 giorni

contattaci ora Aggiungi al carrello

Informazioni basilari

    Modello: ZT-005-23

Additional Info

    Pacchetto: Come requisito del cliente

    produttività: 5-8m/min

    marchio: ZHONGTUO

    Trasporti: Ocean,Land

    Luogo di origine: Cina

    Abilità del rifornimento: 30 sets/month

    Certificati : CE, ISO9001

Descrizione del prodotto

Automatica completa scaffalature scaffale rullo che forma macchina

Nell'attuale mercato, maggior parte dei profili rigidi per contenitori alti, supporti e mensola basi per tutti i tipi di sistemi di magazzinaggio successo sono prodotte da rack profilatura a freddo, macchine, scaffalature automatizzato completo pannello macchina con pre-punzonatura, taglio e piegatura bordo. Automatica completa scaffalature scaffale rullo che forma macchina possiamo fornirgli la linea completa integrata compreso alimentatore NC, stampa di potere, fustelle, cut-off e run-out tavolo volo.

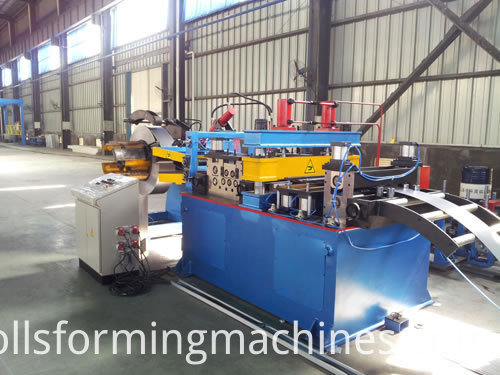

Processo di Racking a mensola rullo che forma macchina:

decoiler--alimentatore - punzonatura-roll ex - taglio--esaurito tavolo

Slotted Angle Roll Forming Machine

Informazioni Detalied di completo automatico scaffalature scaffale Roll formando Machin:

1. decoiler

Uso: esso viene utilizzato per supportare la bobina d'acciaio e srotolare il in un giradischi modo.

Passivo srotolare tirato dal sistema di formatura rotolo

Capacità di carico: 5T

Impianti per srotolamento Larghezza: 500mm

Diametro interno: 450-550mm

Racking Shelf Roll Forming Machine

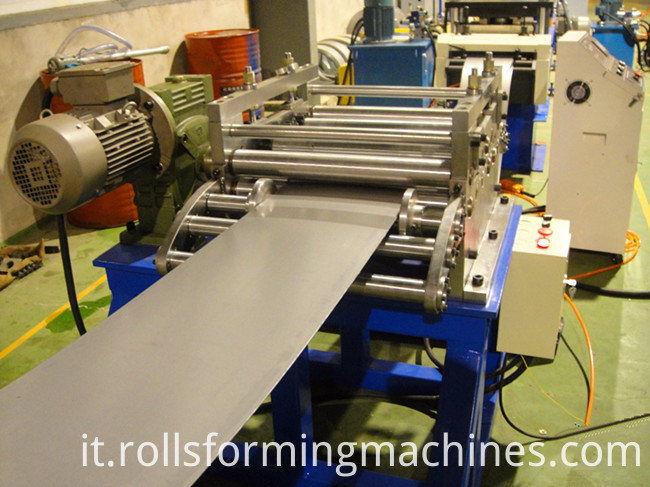

2.servo alimentazione e parte di punzonatura

Servo alimentazione di potenza: 3kw

Questa parte di pugno del foro, è possibile modificare lo stampo per perforare i fori diversi.

Potenza: 5.5 kW

Punzonatura: 42T

Materiale della muffa: Gcr12MoV bonificato

Racking Shelf Roll e Making Machine

Racking Shelf Roll e Making Machine

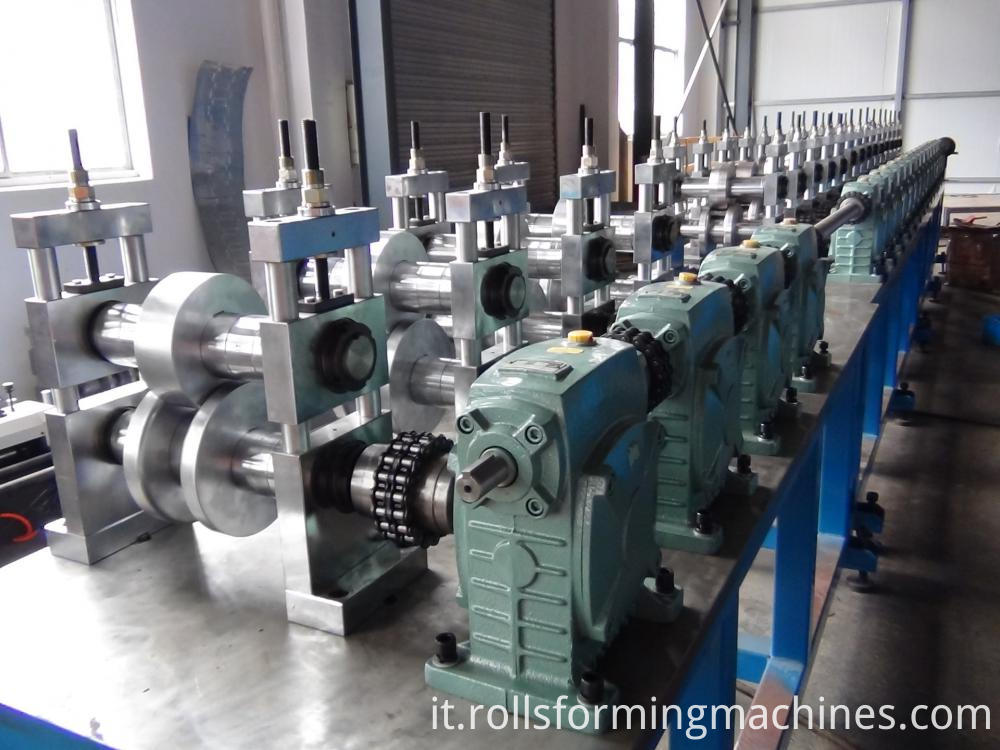

3. rotolo dello scaffale di travaso con intaglio e che fa macchina

Dimensioni: lunghezza * larghezza * altezza - 13 * 1.3 * 1.7 m

Peso t: 5 tonnellate

Tensione: 380V / 50HZ3Phase (come richiesta del cliente)

Fissatore di rullo: arco verticale

Telaio: middle piastra saldata

Memorial dell'arco tipo di frame

Telaio spessore: 25 mm

Modalità: azionamento dell'ingranaggio di azionamento

Materiale dei rulli: GCR15 alluminio lavorazione dopo quenchin HRC58-62℃, bicromato di potassio placcato

Materiale di alberi: 45# in acciaio con tempera

Diametro degli alberi: φ80mm

Numero di rulli: 9 rulli

Alimentazione principale: 7.5 kW

Riduttore di velocità cycloidal dell'ingranaggio planetario)

Velocità: 5-8m/min(not include cutting time)

 Racking Shelf Machine


4.sistema di taglio

Materiale delle pale: Cr12Mov, gregge acciaio HRC 58-62℃

Tensione di alimentazione: potenza idraulica

Telaio: pilastro stile con sistema a cremagliera e pignone

Interruttore di colpo: non-contatto interruttore fotoelettrico

Componenti: contiene una serie di utensili da taglio, un serbatoio idraulico e una taglierina macchina.

Racking Shelf Roll e Making Machine

5.stazione idraulica e PLC

Motore idraulico potenza: 3kw

Olio idraulico: 46#

Componenti: il sistema comprende una serie di serbatoio idraulico, un insieme di pompa di olio idraulico e due tubi idraulici. E due set di valvole elettromagnetismo.

Funzione:

1. Adopted PLC, trasduttore, pannello di tocco da Panasonic PLC per garantire alta velocità con stabilità, precisione e durata.

2. altro elemento elettrico sono Delta

3. dotati di interruttore mobile, aria pausa, radiatore, trasformatore e protettore di dispersione elettrica per operazione convenienza e sicurezza.


Steel Slotted Angle Machine

Alcune immagini finali foro si fa riferimento a:

Racking Shelf Roll Forming Machine
