Servo da metallo da 0,3 a 4 mm

    Prezzo unitario: USD 20000 - 50000 / Set/Sets
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 45 giorni
Additional Info

Pacchetto: imballaggio nudo

produttività: 30 set

marchio: Zhongtuo

Luogo di origine: Cina

Abilità del rifornimento: 30 sets/month

Certificati : CE, ISO, SGS

Descrizione del prodotto

Macchina tagliata a misura per spessori da 0,28-4,0 × 1700 mm

Breve produzione:

Questa linea tagliata a lunghezza potrebbe essere utilizzata per lavorare spessore compreso tra 0,28 e 4 mm di materiale nella larghezza di 1700 mm. La macchina tagliata a misura è composta dai seguenti elementi: svolgitore, sistema di livellamento prima, sistema di avanzamento bobina, livellamento secondo tempo, sistema di sterzo, cesoiatura, cinghia di trasporto bobina e impilatore automatico.

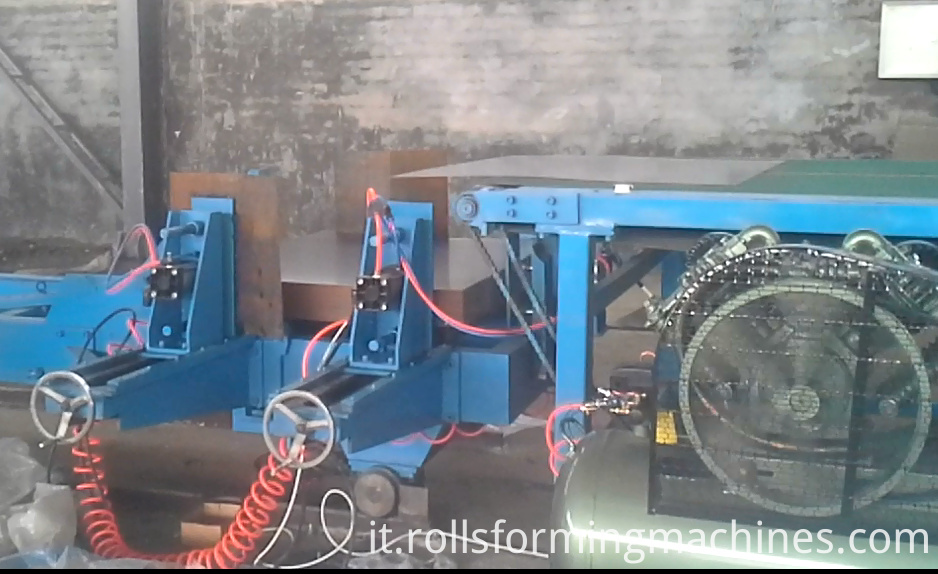

cut to length 65

Parametri di linea di produzione :

Supported coil sheet

0.28-4.0mm

Coil width

500-1500

Coil inner ID

Ø508.620

Max coil weight

12T

Accuracy

In length: ±0.5 within 2000mm length
In Diagonal: (
±0.5 within 2000mm length)

Shearing length

500-3000

Machine height

1150

Working speed

2000mm per minutes

Working direction

From left to right

Introduzione di base di ciascun elemento:

1. Caricare l'auto di Decoiler

Struttura :

È composto principalmente dai seguenti elementi: caricamento di auto e telaio, blocco cilindri, cilindro e sistema di camminata. Quando si utilizza, si prega di posizionare la bobina nella parte superiore della macchina di carico, quindi il cilindro raggiungerà il centro di uncoiler, r, inizierà a camminare il motore verso la posizione centrale del decoiler, uncoiler farà la tensione della bobina e quindi inizierà a lavorare.

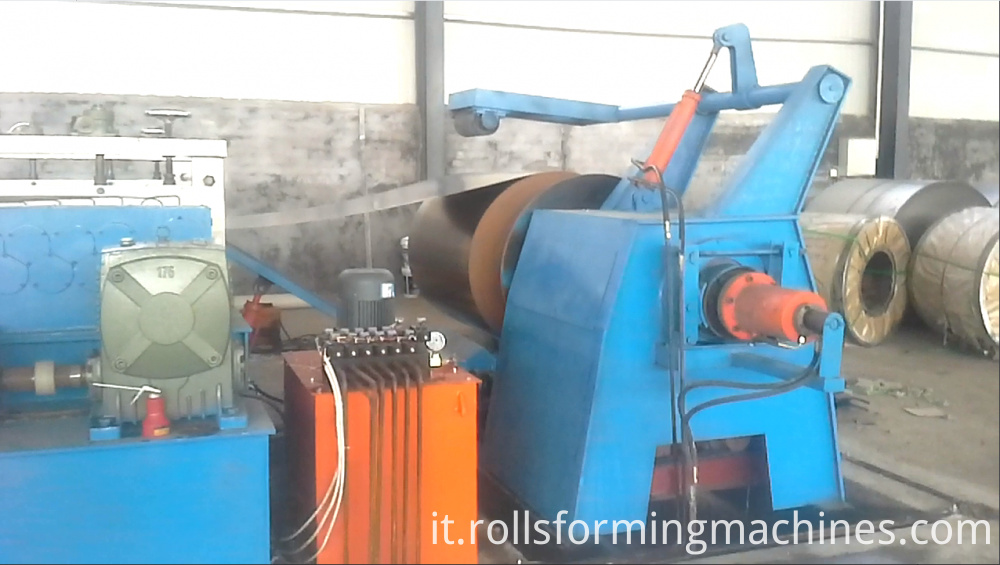

decoiler of cut to length

2. Decoiler da 12 tonnellate

Struttura:

Questa macchina è composta da un singolo cantilever e un tipo di espansione idraulica uncoiler, dalla parte del mandrino, parte di trasmissione.

Primo sistema di livellamento

Struttura :

Il sistema di livellamento è composto da due alberi di trazione, 15 rulli livellatori, sette superiori e otto rulli verso il basso. È principalmente per dare la potenza della bobina e portare la bobina alla macchina alimentando. La velocità di marcia è regolabile. Il convertitore di frequenza a velocità variabile è controllato dal motore. La superficie del rullo sarà placcata.

first leveling system of cut to length machine

3. Ponte di transizione :

Il ponte di transizione è qualcosa come il bridge; è utilizzato per la trasmissione della bobina dal primo sistema di livellamento al secondo sistema di livellamento di precisione. Quando la bobina viene dal primo livellamento, il ponte si solleverà nello stesso livello del foglio di input. Quando lasci che la bobina entri nella fossa, il ponte sarà abbassato. Tra i primi sistemi di livellamento e il secondo sistema di livellamento, ci sarà un pozzo di stoccaggio che non è necessario. Se è così, la velocità di lavoro sarà molto alta. Senza fossa di stoccaggio, la velocità di lavoro della macchina sarà molto più bassa.

4. Sistema di dimensionamento servo e sistema di livellamento secondario .

Introduzione :

Questa macchina prende i rulli separatori come secondo sistema di livellamento e dimensionamento. Quando la bobina arriva alla livellatrice, i rulli spingono avanti e indietro per renderlo orizzontale e dritto. Per materiali di diverso spessore, è necessario regolare il distanziatore tra i rulli per renderlo accurato. Aggiungeremo le dimensioni del righello se necessario. Regolando la vite senza fine della trasmissione a mano, la trasmissione a ingranaggi e l'asta della vite per sollevare il rullo superiore.

second leveling system

5. Sistema di cesoia ad alta velocità 4 × 1600 mm .

Struttura :

Il sistema di cesoie è composto dai seguenti elementi: staffa sinistra e destra, biella, torretta superiore e inferiore, piano di lavoro, motore di azionamento e altre parti. O possiamo personalizzare secondo l'idea del cliente se ragionevole. Il cutter si sposterà dal basso verso l'alto e quindi tagliando il materiale.

6. Piattaforma della bobina di alimentazione dei servi

La piattaforma di alimentazione adotta il telaio come lunghezza strutturale 3000mm e la struttura della cintura integrata senza lesioni

transmisson table of cut to length machine

7. Impilatore automatico

Struttura :

Questo impilatore serve principalmente a rendere ordinato il foglio. La piastra di ferro è alimentata da potenza prenematica attraverso lo spostamento del foglio di propulsione del cilindro ordinatamente impilabile, mediante telaio trasversale, deflettore longitudinale.

Il deflettore verticale si muove con la potenza della regolazione elettrica in base alla diversa lunghezza. Le macchine per pallettizzazione sono principalmente composte da pedivelle per pallettizzazione di cilindri e motori. L'utilizzo è per rendere il foglio bianco impilabile. All'avvio del motore, l'impilatore sposta la bobina su un altro tavolo inferiore per facilitare l'imballaggio e uscire.

runout table
