Linea di taglio pesante a lunghezza

    Prezzo unitario: USD 20000 - 50000 / Set/Sets
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 60 giorni
Additional Info

Pacchetto: imballaggio nudo

produttività: 30 set

marchio: Zhongtuo

Luogo di origine: Cina

Abilità del rifornimento: 30 sets/month

Certificati : CE, ISO, SGS

Descrizione del prodotto


72 "x .250" x 50.000 libbre B & K CTL Line S iemi dal taglio pesante alla linea di lunghezza

-------------------------------------------------- -------------------------------------------------- -

Zhongtuo siemi calibro pesante tagliato su misura

Questa linea tagliata a misura viene utilizzata per tagliare lamiere a lunghezza standard come 400-4000 mm. La velocità di lavoro della macchina è di circa 20-60 metri al minuto.

Metal slitting production line


2. Flusso tecnico della macchina tagliata a misura :
Carico con caricamento a spirale → Uncoiler a mandrino singolo con guida a spirale cilindrica → Alimentatore a pizzico → Tavola del rullo di trasmissione → Guida laterale → Livellatore → Codifica lunghezza-fissaggio → Cesoia → Impilatore

3. Descrizione di ciascuna apparecchiatura:

3.1. Auto carico-carico
1) Struttura: quattro ruote, corpo macchina realizzato mediante saldatura
2) La marcia della macchina è guidata da: 1.5kw cicloidotore ruota motrice
3) Movimento di salita e discesa del veicolo tramite cilindro idraulico Φ100 × 500mm
4) velocità di camminata: 8m / min, distanza massima 4000mm.
5) Carico massimo: 3000kgs.

decoiler 1
3.2.Singolo del mandrino con aspo con guida della bobina
Struttura Uncoiler: base del gruppo di saldatura, mandrino singolo a sbalzo espanso idraulicamente mediante biella.
Tamburo di svolgimento: Φ508 × 450mm, intervallo di espansione: Φ500 ~ Φ610mm.
Cilindro idraulico per espansione: Φ100 × 100mm
Tipo di freno: freno a regolazione pneumatica
Larghezza massima bobina: 400mm
Diametro massimo bobina: 1400mm
Peso massimo della bobina: 3.000 kg.
La guida della bobina è installata su uncoiler
La pressione verso il basso del braccio della bobina per mezzo di un cilindro idraulico Φ75 x 300 mm
Ruota motrice per apertura testa bobina: Φ150 x 150 mm, azionata da motore cicloide da 2.2KW.

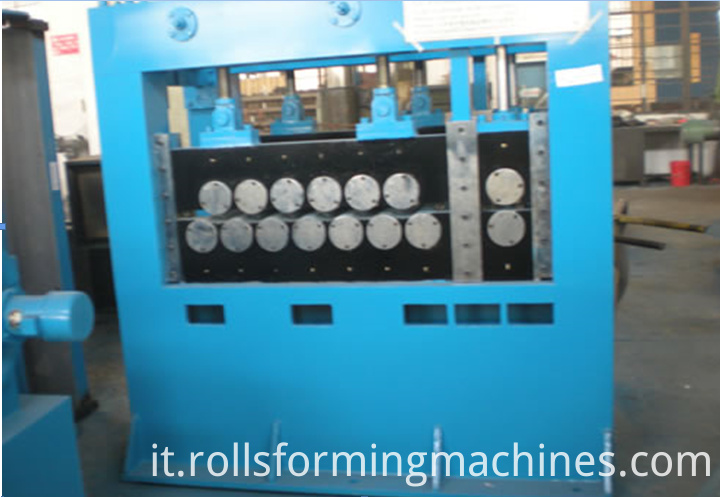

levleing unit
3.3 Pinch-alimentatore idraulico con piastra di spalatura
Pinch-feeder: Composto da base, supporto, sedile a rulli, rulli di alimentazione a doppio pinch, meccanismo di sollevamento e di abbassamento del rullo di sollevamento, motore di azionamento.
Il movimento verso l'alto del rullo superiore: con cilindro idraulico Φ70 x 150 mm, due pezzi.
Il motore di azionamento: motore cicloide 4KW.
Piastra di spalatura: gruppo di saldatura con piastre in acciaio, due piastre a forma di linguetta (grande per spostarsi su e giù, piccolo per espandere e contrarre)
Cilindro idraulico per movimento verso l'alto con linguetta grande: Φ80 × 400mm
Cilindro idraulico per espansione piccola lingua Φ63 × 400mm-


3.4. Tabella dei rulli di trasmissione
Dimensioni: lunghezza 2000mm x larghezza 500mm
Composto da 4 rulli Φ100 x 600, piastre in acciaio, catene.

slitting line 1
3.5 Guida laterale
Struttura: rulli verticali per limitare la posizione di avanzamento della striscia nella linea centrale.
Rulli verticali: due coppie, Φ80 × 110mm, 40Cr, tempra ad alta frequenza
Per regolare i rulli verticali con viti guida con intervallo di regolazione: 100-400mm
3.6.Levelling machine
1) Composto da leva, azionamento a leva e encoder per fissare la lunghezza.
2) L'azionamento è composto da base, riduttore di velocità ZQ500, motore a corrente continua da 37 kW, regolatore di velocità Eurotherm 590 DC, accoppiatori, freno e cambio.
3) La livellatrice è composta da base, telaio, sedi di rulli su e giù, rullo su, blocco asse scorrevole, 15 rulli di livellamento (7 su 8 rulli), rulli di appoggio su una fila per il dispositivo di abbassamento dei rulli rispettivamente superiore e inferiore da motori elettrici (riduttore di velocità cicloide da 2.2KW) meccanismo di alzata per rullo di avanzamento.

3.7. Cesoia idraulica
Composto da telaio, binario di guida, portalama scorrevole, meccanismo di interruzione idraulica.

Il cilindro idraulico per cesoia: Φ160 x 200mm, un pc

3.8.Stacker
Composto da rack da tavolo e meccanismo a piedi, ecc.

Motore di azionamento: motore cicloide 3KW.
