Zhongtuo Roll Forming Machinery Co., ltd

arrotolatore del vassoio del cavo
arrotolatore del vassoio del cavo
arrotolatore del vassoio del cavo
arrotolatore del vassoio del cavo
arrotolatore del vassoio del cavo

arrotolatore del vassoio del cavo

Tipo di pagamento: L/C,T/T,D/P
Incoterm: FOB,CFR,CIF
Quantità di ordine minimo: 1 Set/Sets
Termine di consegna: 45 giorni

contattaci ora Aggiungi al carrello

Informazioni basilari

    Modello: cnzt-003

    Tipo di piastrelle: Acciaio lustrato

    Certificazione: CE, ISO

    Condizione: Nuovo

    su misura: su misura

    uso: Altro

    Metodo di trasmissione: macchinario

    Name: Cable Tray Rolling Machine

    Structure: Memorial Arch

    Drive: Gear

    Supported Material: M S, G I, Alloy, S S Material

    Material Thickness: 1.0-2.5mm

    Working Speed With Punching: 6m/min

    Warranty: 2 Years

Additional Info

    Pacchetto: confezione nuda

    produttività: 20 sets /month

    marchio: zhongtuo

    Trasporti: Ocean,Land

    Luogo di origine: Cina

    Abilità del rifornimento: 20 sets /month

    Certificati : CE ISO

    Codice SA: 8455221000

    Porta: TIANJIN

Descrizione del prodotto

arrotolatore del vassoio del cavo

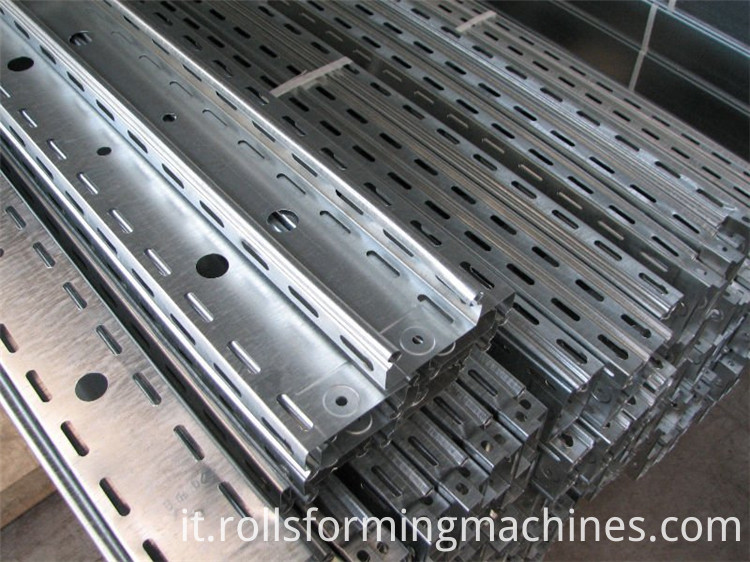

Il laminatoio per vassoi per cavi in ​​acciaio zincato è un tipo di attrezzatura per la realizzazione di passerelle portacavi in ​​vari materiali. Nel cablaggio elettrico degli edifici, viene utilizzato un sistema di passerelle per supportare i cavi elettrici isolati utilizzati per la distribuzione e la comunicazione dell'energia. I passerelle portacavi sono utilizzati come alternativa ai cablaggi aperti o ai sistemi di condotti elettrici e sono comunemente usati per la gestione dei cavi nell'edilizia commerciale e industriale. Sono particolarmente utili in situazioni in cui sono previste modifiche a un sistema di cablaggio, poiché è possibile installare nuovi cavi posizionandoli nel vassoio, anziché tirarli attraverso un tubo. Per zhongtuo, la macchina per la formatura di rulli per il passaggio dei cavi è un tipo di macchina per la realizzazione di un vassoio per cavi con il principio della rullatura.

cable tray rolling machine )


cable tray roll forming machine

cable tray rolling machine

componenti del decoiler della laminatoio del vassoio del cavo

Carico massimo: 5 T

Larghezza: 1250mm

ID: 450-550mm Viene usato per sostenere la bobina d'acciaio e srotolarlo in modo girevole.

cable tray rolling machine

Parte livellante Mettere la materia prima attraverso la spiaggia per la produzione e la lavorazione, può garantire che i prodotti siano ordinati, paralleli e tutto è uniforme. Si prega di fare riferimento al regolamento dell'apparecchiatura per conoscere la funzione di individuare il pannello di ferro.

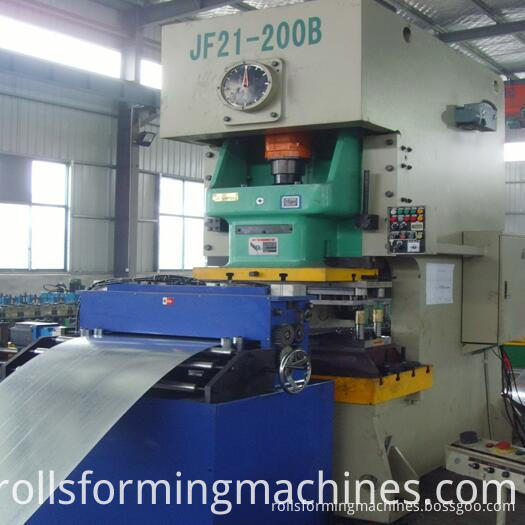

Parte per punzonatura e tranciatura.

Lunghezza massima di taglio 10m

1. Questa parte punterà il materiale al tipo richiesto dal cliente.

2. Punzonatura idraulica

Materiale dei rulli: GCr12MoV

Tolleranza: ± 2mm

3. La Costituzione può essere saldata, la composizione deve essere svitata.

4. Utilizziamo le misurazioni PLC e encoder. Questo tipo è più alto della misurazione fotoelettrica.

cable tray rolling machine

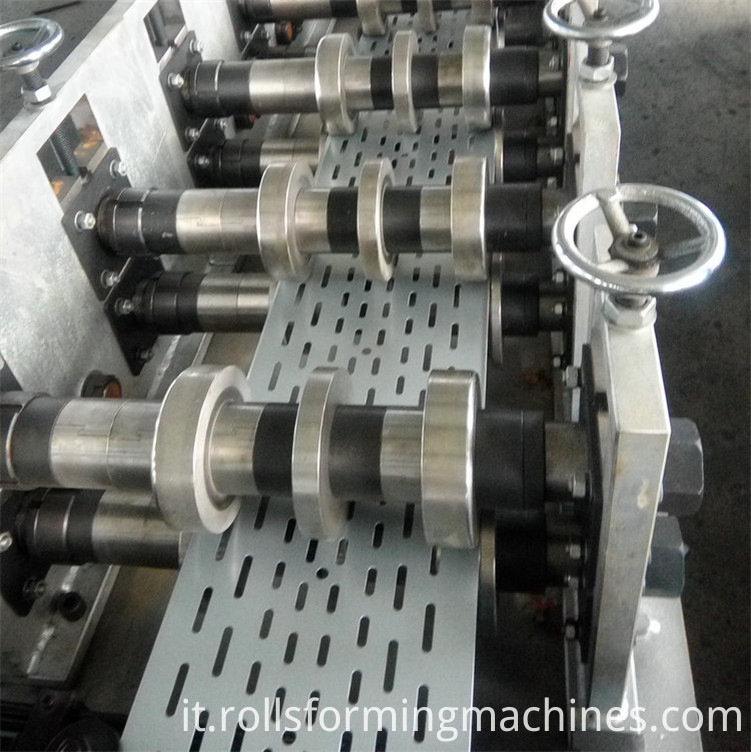

Macchina per la formazione di rulli Caratteristica: garantire stabilità, precisione e lunga durata.

Dimensioni: 12m * 1.8m * 1.5m (L * W * H)

Peso: 16 Ton

Tensione: personalizzare dal cliente.

Metodo per il fissaggio del rullo: tipo ad arco.

Materiale degli alberi: 400 # I-beam

Metodo di trasmissione: scatola del cambio

1). Il materiale dell'albero principale: il trattamento di tempra e tempra in acciaio n. 45, il diametro dell'albero esterno è di 90 mm

2). Materiale della ruota: processo di tempra dell'acciaio per cuscinetti GCr15 HRC58-60

3) Rullo: 20 stazioni.

4). La potenza del motore principale: 22kw

5) Formazione: 12M al minuto.

cable tray making machine (3)


Stazione idraulica Potenza olio idraulico: 5.5kw

Tipo di olio idraulico: 46 #

Componenti: Il sistema comprende un set di serbatoio idraulico, un set di pompa dell'olio idraulico, due tubi idraulici. e due set di valvole di elettromagnetismo

Sistema di controllo elettrico

1. PLC, trasduttore e pannello tattile adottati da Delta Taiwan assicurano alta velocità con stabilità, precisione e durata.

2. Altri elementi elettrici sono Delta

3. dotato di interruttore mobile, rottura d'aria, radiatore, trasformatore e protezione di dispersione elettrica per il funzionamento convenienza e sicurezza.

Contatore Una lunghezza, l'impulso e la lunghezza del contatore sono determinati.

Encoder OMRON per misurare la lunghezza.


Elenco prodotti : Vassoio di cavo rullo che forma macchina
