macchina per la produzione di tubi saldati ad alta frequenza

    Prezzo unitario: USD 72500 / Set/Sets
    Tipo di pagamento: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Incoterm: FOB,CFR,CIF
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 75 giorni

Scaricare:

Informazioni basilari

Modello: ZT-008

Condizione: Nuovo

su misura: su misura

Teoria: Inverter

Applicazione: Industria, Decorazione

Tipo: Linea di laminazione a tubi di saldatura ad alta frequenza

Product Name: Pipe Making Machine

Speed: 0-90m/min

Pipe Shape: Round, Square, Rectangular

High Frequency Made: Baoding

Working Space: 60*7 M

Container: 2*40GP

Warranty: 15 Month

Delivery Time: 90 Days

Payment: TT, LC, OA, DP

Material: Hot Or Cold Rolled Material

Additional Info

Pacchetto: Imballaggio nudo

produttività: 0-90M/MIN

marchio: ZHONGTUO

Trasporti: Ocean,Land

Luogo di origine: CINA

Certificati : CE

Codice SA: 845522

Porta: TIANJIN,QINGDAO,SHANGHAI

Descrizione del prodotto

Macchina per la produzione di tubi saldati ad alta frequenza in acciaio legato al metallo


L'alta tecnologia si applica alla fabbricazione di tubi, al sistema di contorl PLC, al funzionamento statble e alla facilità d'uso e manutenzione. Sulla costruzione e precisione per raggiungere il livello avanzato in questo campo. Dall'alimentazione al taglio al prodotto, la velocità di lavoro della macchina può essere regolata con il cambiamento delle dimensioni del tubo.


Una macchina può realizzare il tubo tondo, il tubo quadrato e il tubo rettangolare, abbineremo il tipo di macchina giusto in base alla dimensione del tubo e allo spessore del materiale.

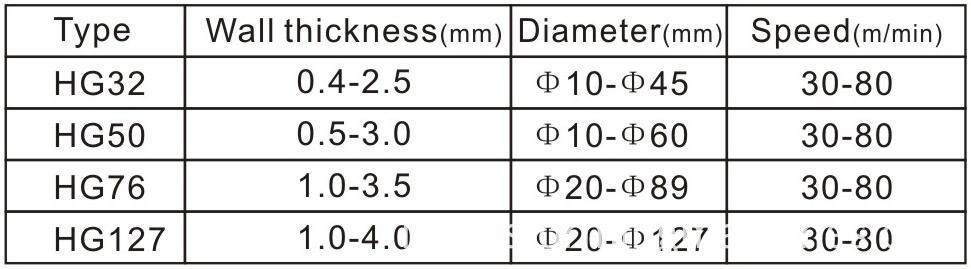

Ecco i principali tipi di macchine per la produzione di tubi:

pipe making machine types


L'intera linea di produzione comprende la saldatrice uncoiler, shear e testa a testa, l'accumulatore di tipo verticale, l'unità di formatura, il sistema saldato ad alta frequenza, l'unità di dimensionamento, il sistema di taglio e la potente tabella di prodotti.

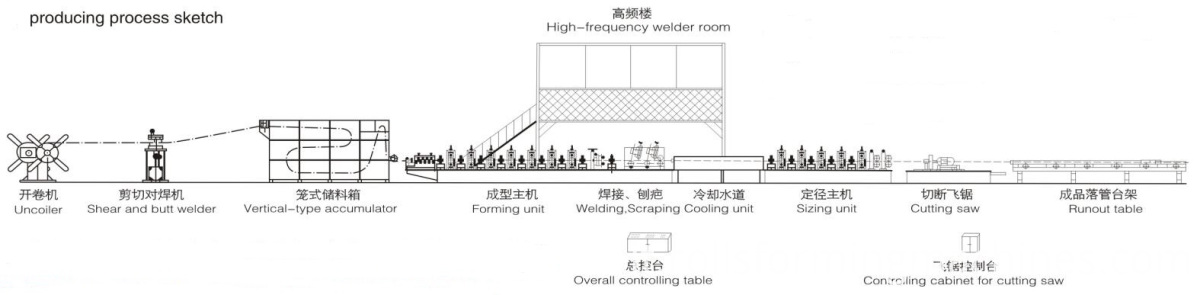

La foto del flusso di prodotti può aiutarti a sapere come funziona la macchina:

product flow

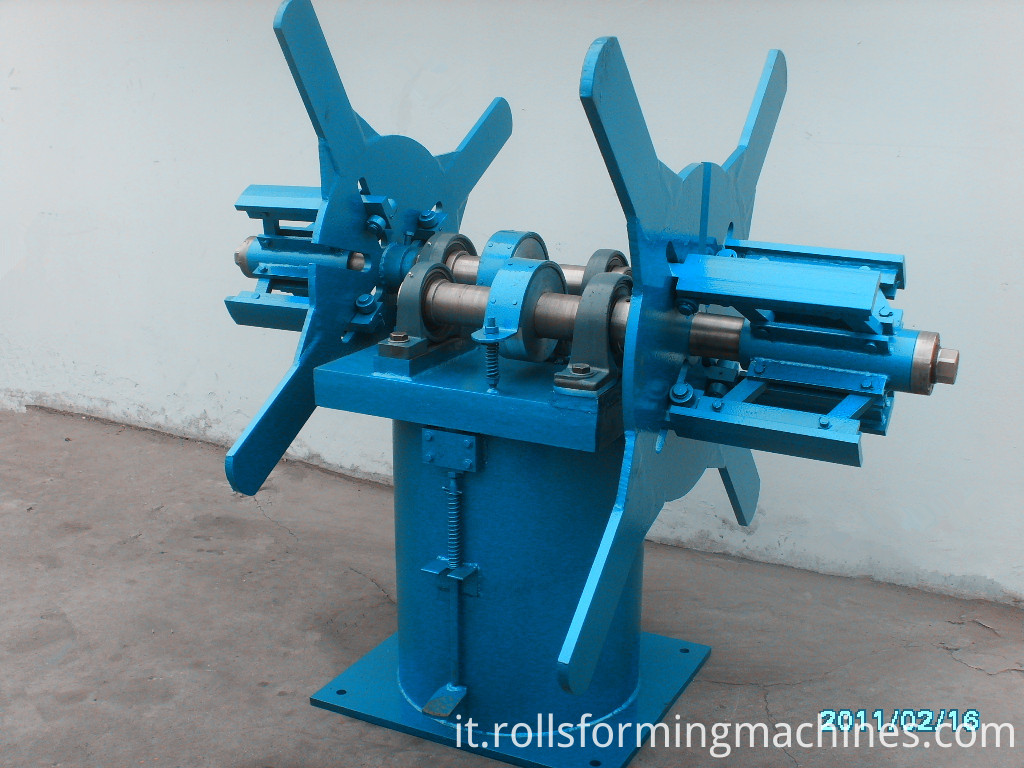

Forniremo la doppia testa uncoiler con la macchina per la produzione di tubi, la doppia testa uncoil può cambiare la bobina molto velocemente, in modo che possa eguagliare l'alta velocità di lavoro. Ogni testa può caricare la bobina di 1,5-2 tonnellate. Ecco la foto uncoil per favore controlla:

double head uncoiler


Per lo stoccaggio del materiale abbiamo due tipi di macchine a scelta:

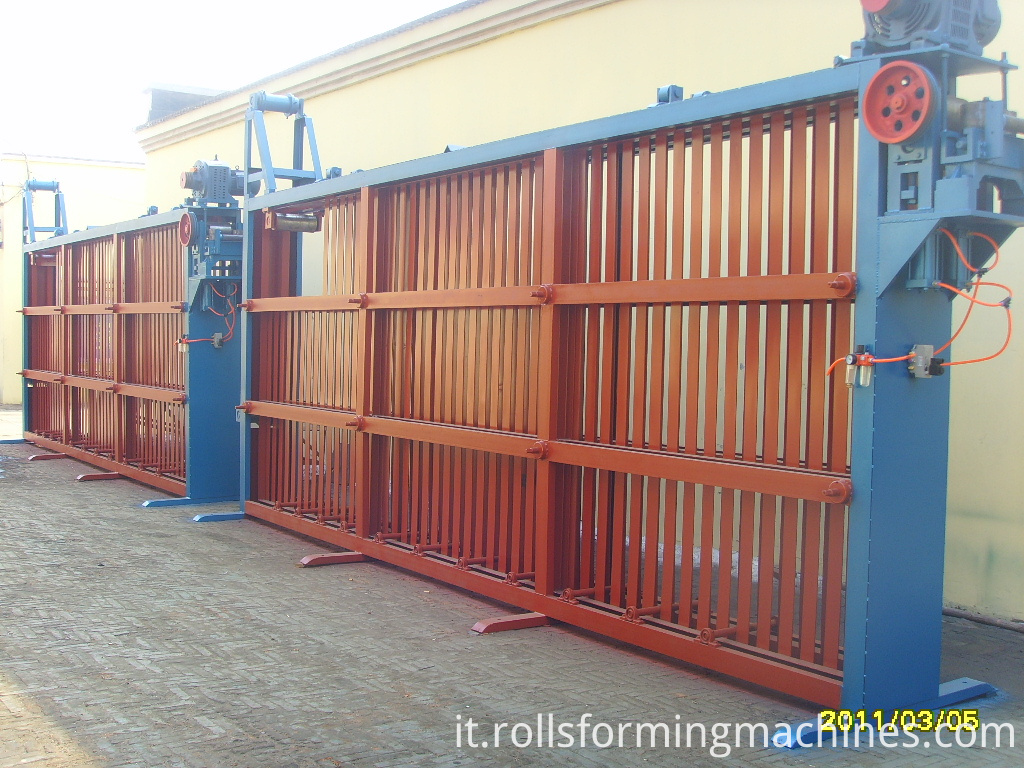

Il primo è un accumulatore di tipo verticale , la funzione è quella di immagazzinare abbastanza materiale per mantenere la macchina in funzione durante il taglio e la saldatura del materiale.

1. costruzione: lamiera d'acciaio saldata, con auto-alimentatore e unità di materiale di tiro

2. regolare modo: a mano

3. capacità di stoccaggio: 150-300 m,

4. lunghezza: 5,5 * 2,8 m

material storage


Il secondo tipo è l' accumulo orizzontale , la funzione principale è quella di immagazzinare una certa quantità di nastro d'acciaio per alimentare la macchina principale prima di eseguire la saldatura testa a testa per garantire la continuità della produzione della macchina principale senza fermarsi.

1. Diametro di accumulo: 5m

2. larghezza della bobina: 240 * 530mm (accodando alla dimensione del tubo)

3. spessore della bobina: 1,5-4mm (in base alla dimensione del tubo)

4. velocità di alimentazione: 120-200m

Forma strutturale: supporto di inversione, struttura di alimentazione a pinza (motore di regolazione della velocità AC 22kw), corpo principale dell'accumulatore (motore di regolazione della velocità AC 30kw)

material storage

La funzione dei due tipi di unità è la stessa, in base alla produttività della macchina il cliente può scegliere quello che desidera. Il primo può risparmiare molto rispetto al secondo tipo, ma la lunghezza del materiale è inferiore alla seconda. Il secondo tipo può lavorare in modo più stabile e proteggere la superficie del materiale senza danni e una lunghezza maggiore.

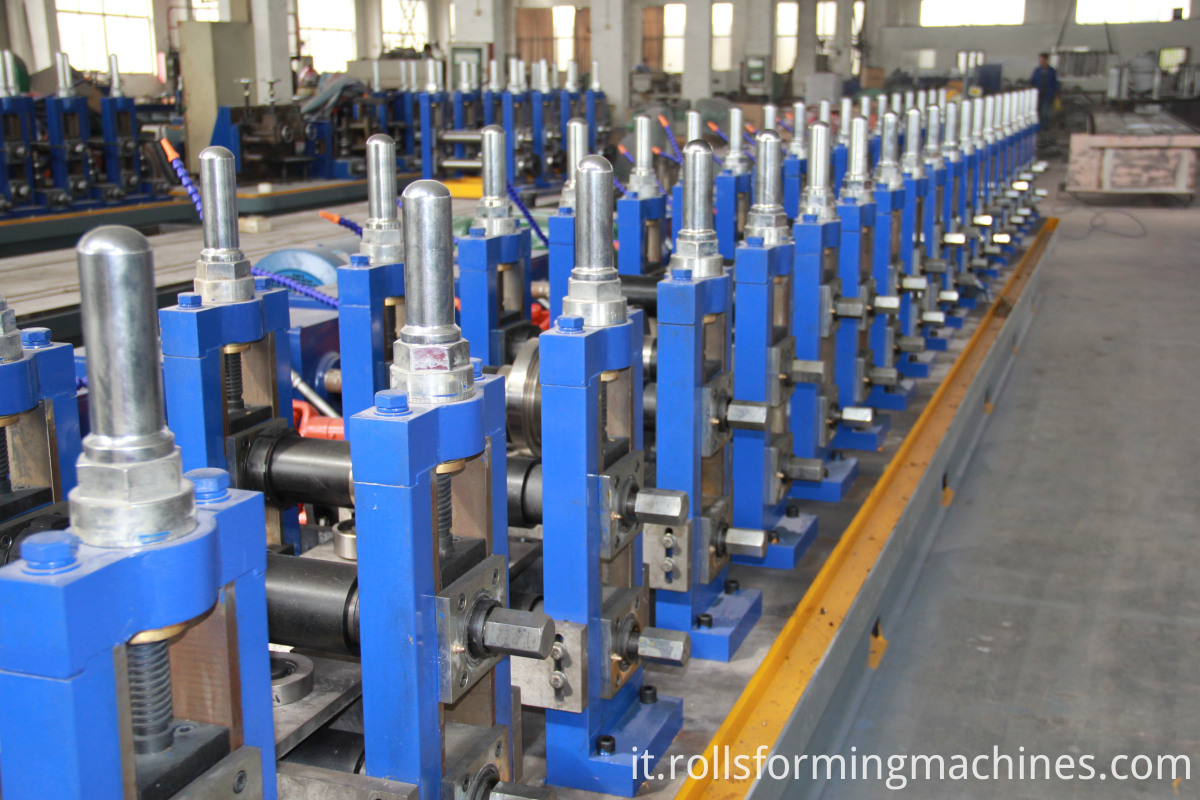

Il materiale dell'albero è 40Cr e il materiale del rullo è Cr12 sia per l' unità di formatura che per il dimensionamento . I numeri dell'albero dipendono dalle dimensioni del tubo o dal tipo di macchina.

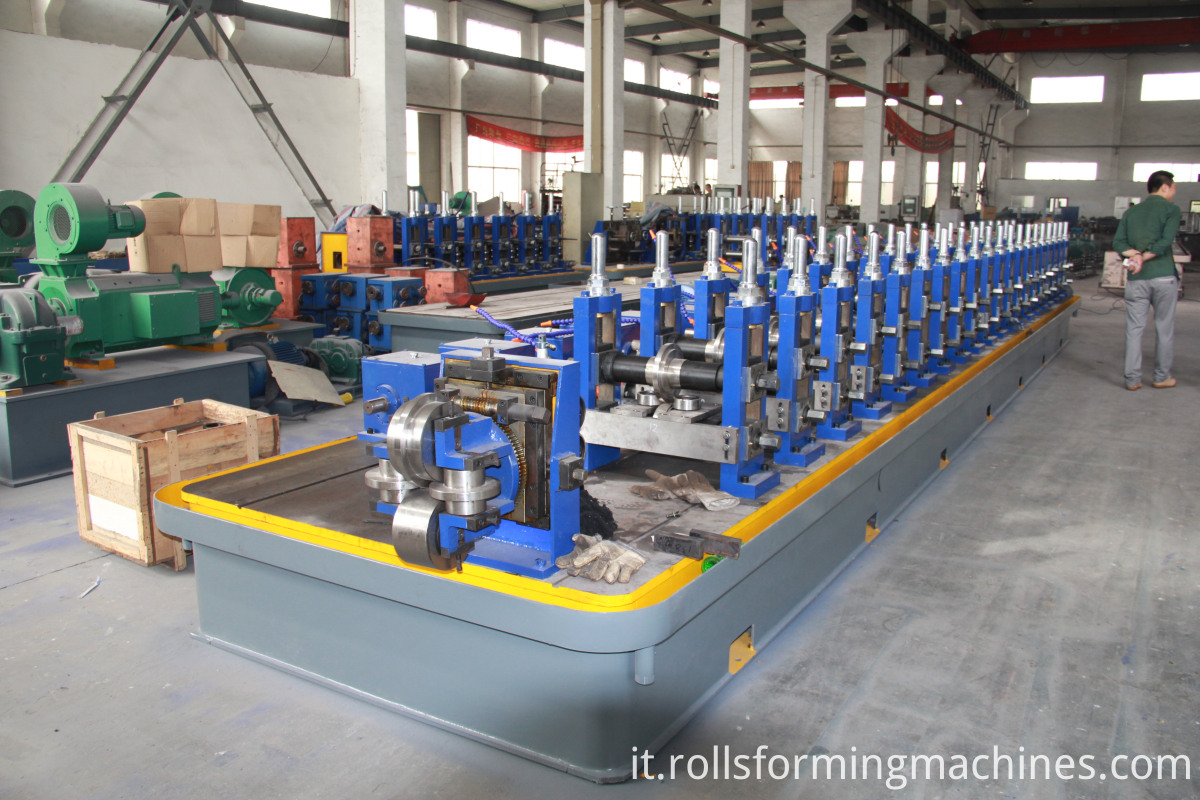

pipe making machine


pipe making machine


Come sappiamo, non importa quale sia la forma del tubo che realizziamo, il primo passo è renderlo circolare, ecco cosa fa l'unità di formazione.

Il calibratore con stampo farà la forma per ciò di cui abbiamo bisogno, come la forma rotonda, il tubo quadrato e il tubo rettangolare. Sia l'unità di formatura che l'unità di dimensionamento includeranno la testa di tacchino, che può guidare e raddrizzare il tubo in modo migliore per l'unità successiva.


Tra l'unità di formatura e l'unità di dimensionamento, inseriremo il sistema saldato ad alta frequenza . È fatto nella città di Baoding,

solido stato saldatore ad alta frequenza, armadio raddrizzatore, armadio inverter, trasformatore, piano di lavoro, sistema di raffreddamento ad acqua e vento.

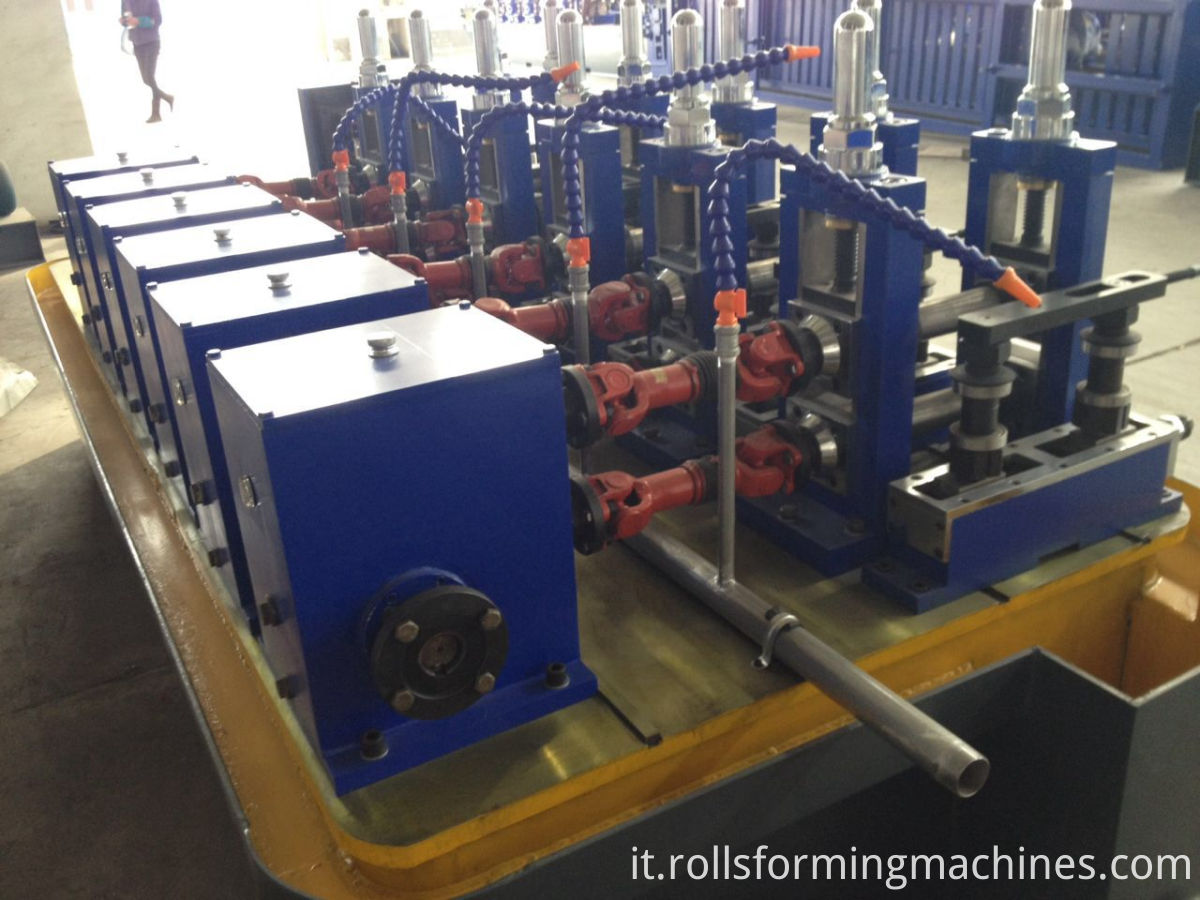

Per il sistema di trasmissione , l'unità adotta il sistema di azionamento della macchina formatrice e dimensionamento, il motore principale tramite riduttore, scatola ingranaggi, albero di trasmissione universale trascina il rullo orizzontale, rullo verticale per rullo non motorizzato.

pipe making machine

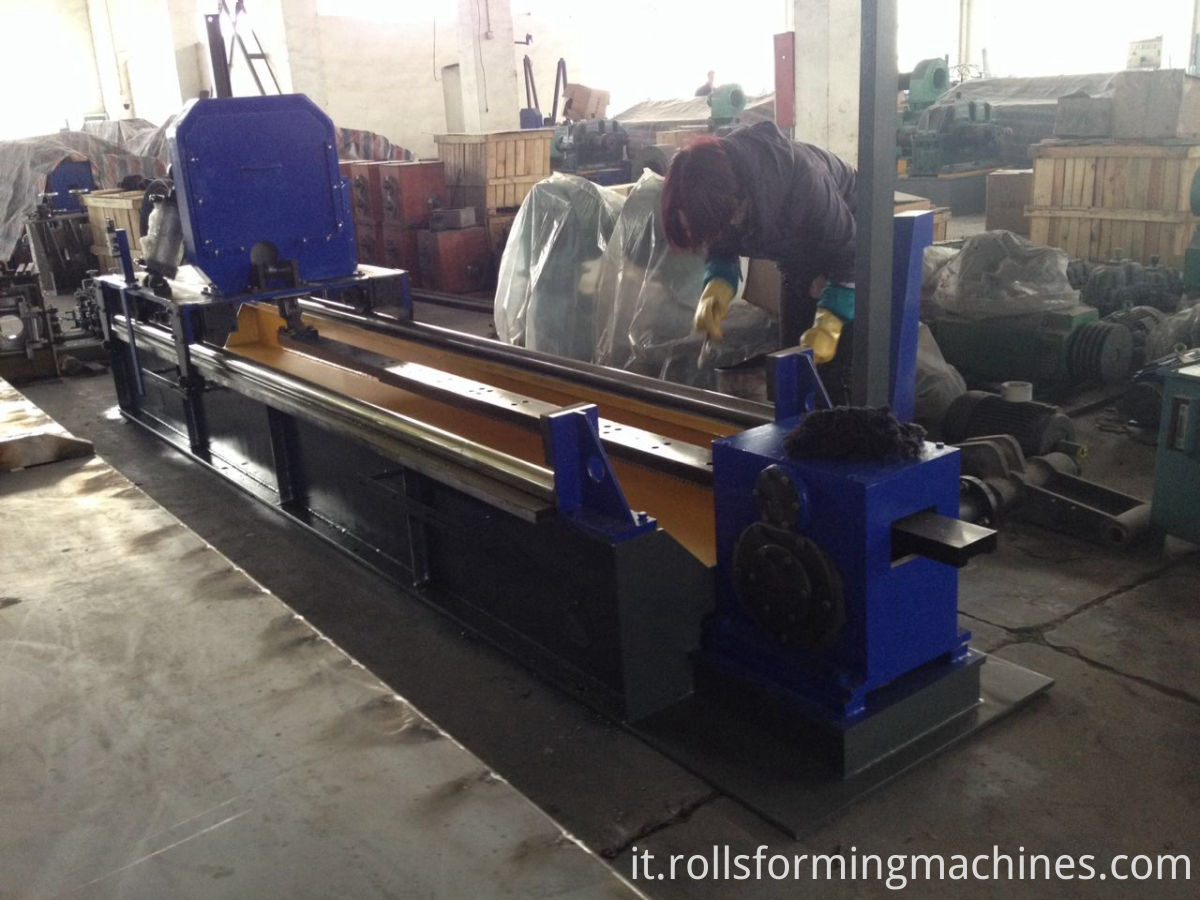

Il sistema di taglio è il taglio della sega volante controllato da computer, può adattarsi alla velocità di produzione della macchina. Il taglio di tracciamento lo rende più sicuro.

pipe making machine

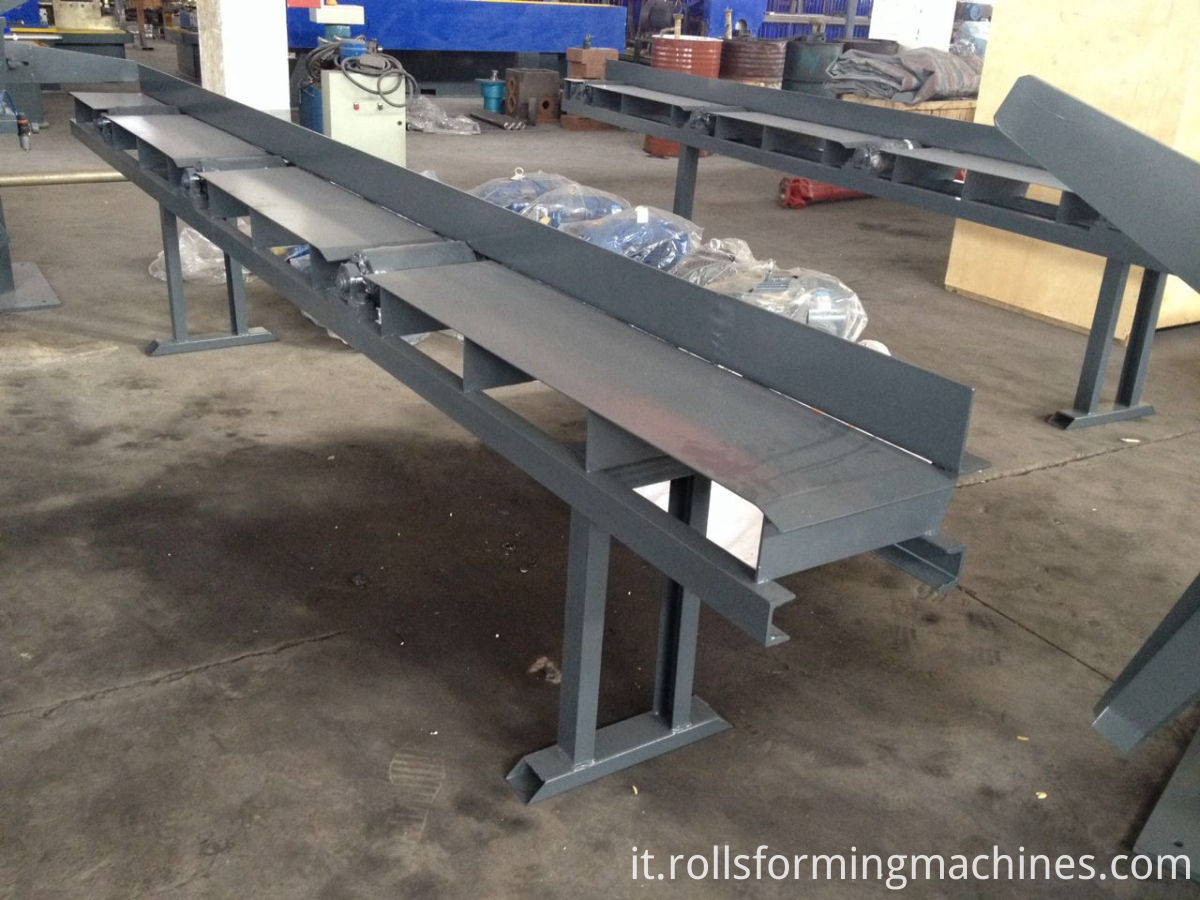

Forniamo il tavolo potente lungo 9 metri per raccogliere il prodotto.

table
