Spirale tubo saldato macchina

    Prezzo unitario: USD 150000 - 300000 / Set/Sets
    Tipo di pagamento: T/T,L/C,D/A,D/P,Western Union
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 45 giorni
Additional Info

Pacchetto: imballaggio nudo

produttività: One Ton

marchio: Zhongtuo

Trasporti: Ocean,Land

Luogo di origine: Cina

Abilità del rifornimento: 30 sets/month

Certificati : ISO, CE9001

Descrizione del prodotto
Breve introduzione di Saldato a spirale del tubo della macchina:

Spirale tubo saldato macchina è utilizzata per tubi di grande diametro con spirale metodo di saldatura. Da aspo svolgitore per srotolare e la bobina d'acciaio, di livello e trasmettere la striscia formando macchina da una certa angolazione, quindi piegare il tubo di certo angolo basato sul principio che formano tre-rullo, finalmente saldare al cordone di saldatura a spirale di saldatore ad arco sommerso. Si chiama anche laminatoio di tubo di SSAW.

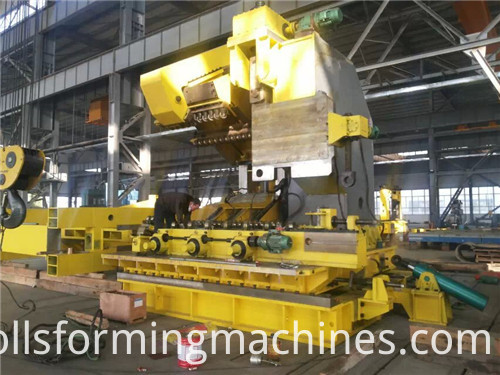

sprial welded pipe machine


Lavorazioni di macchina del tubo saldato spirale:
Decoiling--> Rimuovi la parte unneat e storti all'inizio--> bobina alimentazione alla macchina--> rullo verticale per fissare la bobina e la saldatura due bobine insieme--> stazione di formatura--> sistema di saldatore interno ed esterno--> volanti e taglio sega sistema di tracciamento--> tabella di eccentricità

Materiale supportati:

Zincato foglio, bobina in acciaio al carbonio e altri.

Diametro gamma: 160mm - 3250mm

Gamma di spessore: 2-10mm

Dove il sprial saldati macchina del tubo usato per?
1. trasferire tubazioni per ad alta intensità di petrolio, gas naturale con API standard.
2. trasferimento di tubazioni per il flusso di fluido a bassa pressione, conduttura di drenaggio e del gas di città.
3. tubo per progetto di infissione.
4. tubo per struttura industriale.
5. altri usi.

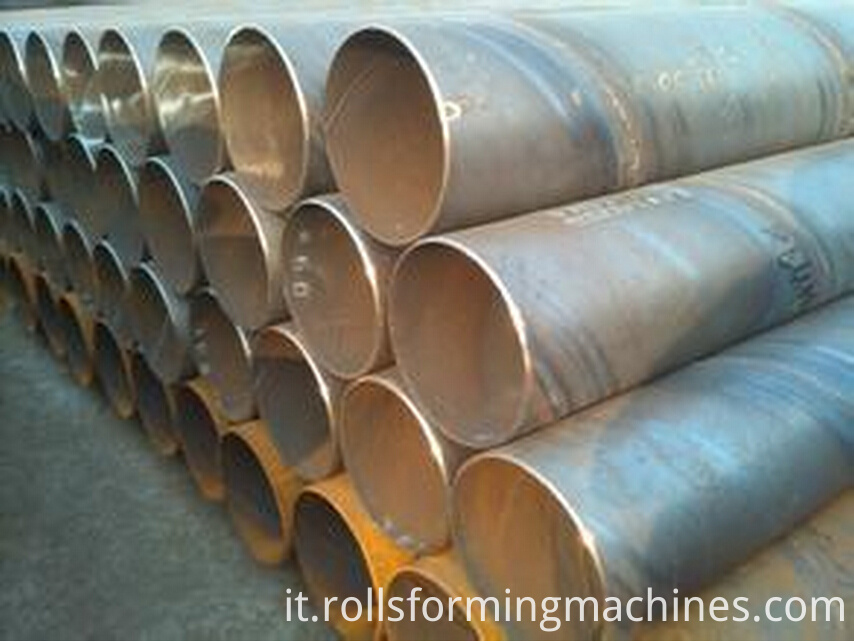

sprial welded pipe


Elementi principali della th e Saldato a spirale del tubo della macchina

1. doppia testa stile

2. pala dispositivo testa
3. sistema dell'alimentatore bobina con sistema a rullo verticale
4. sistema Cutting edge e saldatore con una macchina di caricamento, rimozione di bordo e bordo di saldatura due insieme.
5. rullo verticale elettrico dispositivo di guida orizzontale
6. disco di taglio e rifiuti caselle bordo rottami casella 1 taglio e 2 rottami
7. sistema di consegna della bobina
8. Pre sistema di piegatura per rendere curva bobina
9. Guida di ingresso
10. ingresso rullo
11. rullo che forma macchina
12. dispositivo di assale posteriore
13. stabilizzatore
14. flying macchina di taglio al plasma di taglio auto Non di rilevamento
15. Swing e rulli di sostegno
16. dispositivo di assale anteriore
17. interno ed esterno saldatore
18. foundation per le parti interrate
19. sistema idraulico
20. impianto elettrico


Funzione principale di ogni parte del Saldato a spirale del tubo della macchina:

1. sistema decoiler, in primo luogo, è utilizzato per aprire e il primo bordo della bobina di alimentazione verso il bordo della striscia sistema di giunzione. Nel frattempo questa parte si piega anche il bordo d'uscita delle bobine.
2. rulli di guida laterali sono progettati per la bobina nella posizione corretta dall'aspo svolgitore a sezione formazione. E il rullo di linea del perno e dei rulli lato trasversale sono posizionati i cilindri idraulici; la posizione non cambierà. Le sue funzioni sono di fissaggio della bobina. E ci sono anche alcuni non-perno rulli che sono mobili per eleiminating i movimenti minori della striscia.
3. per il livellamento e assicurarsi che l'ingresso bobina dritto, ci sono alcuni rulli non motorizzate a livello bobina sollecitata da cilindri idraulici.


Che documenrts ci fornirà per a spirale saldata tubo macchina?

1. una volta firmato il contratto, i prodotti di volontà del venditore la Fondazione per le parti interrate al compratore e la particolare costruzione di fondazione con sede dimensioni disegno per l'acquirente di riferimento.
2. la Fondazione piano (tra cui la disposizione di acqua, elettricità e aria ect.)
3. disposizione piano.
4. funzionamento istruzioni (tra cui i diagrammi di struttura delle attrezzature, istruzioni di funzionamento, manutenzione e problemi a caccia, regole di sicurezza, elenco di parti di consumo e acquistato elenco parti di ricambio).


Saldato a spirale del tubo della macchina installazione, messa in servizio, Test e formazione
1. gli ingegneri dal venditore devono supervisionare l'installazione sul sito e soddisfare la messa in servizio. Si dovrebbe iniziare entro 10 giorni dopo aver ottenuto le informazioni da parte dell'acquirente.
2. l'acquirente firma il certificato di accettazione.
3. il venditore addestra gli operatori dell'acquirente durante la messa in servizio
4.Commissioning: circa 3 ingegneri in 30 giorni.
5. il compratore deve pagare per i biglietti di aereo internazionale e locale, come il bordo e sistemazioni, trasporto giornaliero, comunicazione, assicurazione, ecc. L'acquirente pagherà 80 USD/giorno/persona al venditore per la messa in servizio.
6. l'acquirente deve preparare un interprete per una migliore comunicazione tra i due lati.
