Zhongtuo Roll Forming Machinery Co., ltd

Macchina del pannello di parete del tetto del tetto del metallo di alluminio
Macchina del pannello di parete del tetto del tetto del metallo di alluminio
Macchina del pannello di parete del tetto del tetto del metallo di alluminio
Macchina del pannello di parete del tetto del tetto del metallo di alluminio

Macchina del pannello di parete del tetto del tetto del metallo di alluminio

Prezzo unitario: USD 16500 - 6500 / Set/Sets
Tipo di pagamento: T/T,L/C,D/A,D/P,Western Union
Incoterm: FOB
Quantità di ordine minimo: 1 Set/Sets
Termine di consegna: 45 giorni

contattaci ora Aggiungi al carrello

Informazioni basilari

    Modello: ZT-004-049

Additional Info

    Pacchetto: Un 20GP

    produttività: 8-25m/min

    marchio: Zhongtuo

    Trasporti: Ocean,Land

    Luogo di origine: Hebei

    Abilità del rifornimento: 30sets/month

    Certificati : CE/ISO9001

Descrizione del prodotto

Macchina del pannello di parete del tetto del tetto del metallo di alluminio

I pannelli in alluminio per tetti in metallo sono popolari in tutti i nostri clienti, quindi non esitate a contattarci se volete maggiori informazioni.


Processo produttivo

Double Layer Machine For Color Steel Profile

Svolgimento → Alimentazione del materiale nella macchina → Formazione del rotolo → Lunghezza di misurazione → Passo formato → Taglio automatico → Ricezione prodotti

Componenti della linea di produzione

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

Parametri di produzione

Materiale di lavorazione: lamiera di acciaio colorata, lamiera zincata o lastra di alluminio

Spessore del materiale: 0,3 - 1,2 mm

Larghezza del materiale: 1220 mm / 1200/1000/1250

Velocità di formazione: 8-25m / min

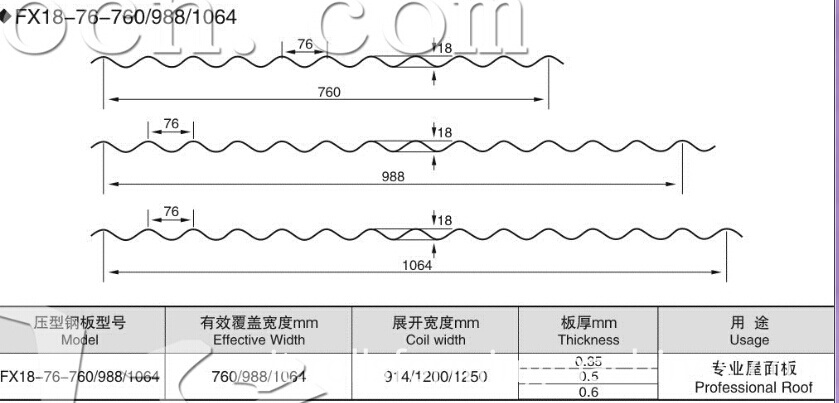

Disegno di piastrelle

Corrugated Roof Sheet Making Machine


Sistema Un-coiler

Utilizzo: viene utilizzato per supportare la bobina di acciaio e srotolarlo in modo girevole.

Passivo uncoil tirato da un sistema di rullatura

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

Parte di alimentazione della bobina

Utilizzo: Mettere la materia prima (piastra di acciaio) attraverso la spiaggia per la produzione e l'elaborazione, può garantire che i prodotti siano ordinati, paralleli e tutto è uniforme. Per informazioni sulla funzione di individuare il ferro angolare, fare riferimento al regolamento dell'apparecchiatura.

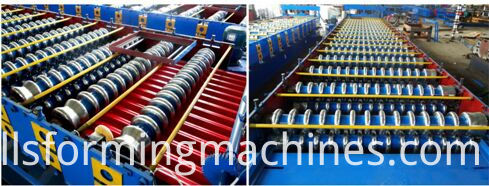

Dispositivo di formatura

Utilizzo: Al fine di mantenere la forma e la precisione del prodotto, adotta struttura in lamiera saldata, motoriduttore, trasmissione a catena, rullo è stato cromato che può mantenere la superficie della piastra di stampaggio liscia e non facile da marcare quando funziona

Caratteristica: garantire stabilità, precisione e durata.


Corrugated Roof Sheet Making Machine

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

Dispositivo di taglio

Avanzamento idraulico avanzato, punzonatura automatica e taglio dopo la deformazione, assenza di distorsioni o deperimento, elevato fattore di sicurezza.

(includere utensili da taglio, serbatoio idraulico, macchina da taglio)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Dispositivo di controllo

1. PLC, trasduttore e pannello tattile adottati da Delta Taiwan per garantire alta velocità con

stabilità, precisione e durata.

2. Altri elementi elettrici sono Delta

3. dotato di interruttore mobile, rottura d'aria, radiatore, trasformatore e protezione di dispersione elettrica per il funzionamento convenienza e sicurezza.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

Idraulico

(includere un set di serbatoio idraulico, un set di pompa dell'olio idraulico, due tubi idraulici e due set di valvole di elettromagnetismo)

Orgin

Power

Advanced hydraulic system from Taiwan

3kw

Corrugated board roll forming machine (25)



Pezzi di ricambio (gratis)

1. Parti facilmente danneggiate: conk 2 pezzi, fusibile-link 4 pezzi;

2. Tappetino in gomma 1 pz;

3. Chiave per bulloni 1 pz

Remarks

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*20 container
