Foglio di lamiera ondulata a doppio strato freddo

    Prezzo unitario: USD 28500 - 6500 / Set/Sets
    Tipo di pagamento: T/T,L/C,D/A,D/P,Western Union,OA
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 45 giorni
Informazioni basilari

Modello: Zt-003

Additional Info

Pacchetto: Un 40GP

produttività: 12m/min

marchio: Zhongtuo

Trasporti: Ocean,Land

Luogo di origine: Hebei

Abilità del rifornimento: 30sets/month

Certificati : CE/ISO9001

Descrizione del prodotto

Doppio strato ondulato a freddo


Lamiera di copertura

Double layer metal forming machine

Machine Description

Qty

Delivery time

Container Type

Price

(FOB TIANJIN)

Double layers roll forming machine

1 SET

45 working days

after receiving deposit

One 40GP

USD 13400



Processo produttivo

Double Layer Machine For Color Steel Profile

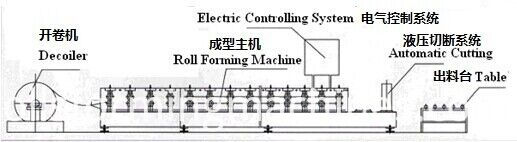

Svolgimento → Alimentazione del materiale nella macchina → Formazione del rotolo → Lunghezza di misurazione → Passo formato → Taglio automatico → Ricezione prodotti




Dispositivo di formatura


Utilizzo: Al fine di mantenere la forma e la precisione del prodotto, adotta struttura in lamiera saldata, motoriduttore, trasmissione a catena, rullo è stato cromato che può mantenere la superficie della piastra di stampaggio liscia e non facile da marcare quando funziona

Caratteristica: garantire stabilità, precisione e durata.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

14

Main power

5.5kw

Double Layer Roll Forming machine (3)



Dispositivo di taglio

Avanzamento idraulico avanzato, punzonatura automatica e taglio dopo la deformazione, assenza di distorsioni o deperimento, elevato fattore di sicurezza.

(includere utensili da taglio, serbatoio idraulico, macchina da taglio)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Double Layer Roll Forming machine (5)



contatore

Un contatore calibra la lunghezza, pulsa e decide la lunghezza. Encoder Omron per la misurazione della lunghezza.


Sistema Un-coiler

Utilizzo: viene utilizzato per supportare la bobina di acciaio e srotolarlo in modo girevole.

Passivo uncoil tirato da un sistema di rullatura

Loading capacity

Uncoiling width

Inner diameter

5T

1220mm

450-550mm

Parte di alimentazione della bobina

Utilizzo: Mettere la materia prima (piastra di acciaio) attraverso la spiaggia per la produzione e l'elaborazione, può garantire che i prodotti siano ordinati, paralleli e tutto è uniforme. Per informazioni sulla funzione di individuare il ferro angolare, fare riferimento al regolamento dell'apparecchiatura.

double layer




Prodotti che ricevono tavoli

1. Adotta l'acciaio saldato e il rullo supportato per trasmettere i prodotti.

2. 3 * 0,9 * 0,6 m

Dispositivo di controllo

1. PLC, trasduttore e pannello tattile adottati da Delta Taiwan per garantire alta velocità con

stabilità, precisione e durata.

2. Altri elementi elettrici sono Delta

3. dotato di interruttore mobile, rottura d'aria, radiatore, trasformatore e protezione di dispersione elettrica per il funzionamento convenienza e sicurezza.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

Componenti della linea di produzione

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1

Parametri di produzione

Materiale di lavorazione: lamiera di acciaio colorata, lamiera zincata o lastra di alluminio

Spessore del materiale: 0,3 - 0,7 mm

Larghezza del materiale: 1220mm

Velocità di formatura: 12m / min
