Macchina del tubo ERW ad alta frequenza del ferro, tubo che fa macchina

    Prezzo unitario: USD 100000 - 150000 / Set/Sets
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 60 giorni
Additional Info

Pacchetto: imballaggio nudo

produttività: 90m/min

marchio: Zhongtuo

Luogo di origine: Cina

Abilità del rifornimento: 30 sets/month

Certificati : CE\ISO9001

Descrizione del prodotto

Macchina del tubo ERW ad alta frequenza del ferro, tubo che fa macchina

Informazioni di base della macchina del tubo di ferro ERW ad alta frequenza:

Zhongtuo tubo saldato macchina adotta la tecnologia avanzata della saldatura ed offre doppi saldatura archi, maggiore velocità, maggiore deposizione, proprietà meccaniche superiori e qualità. HG50, macchina tubo saldato ad alta frequenza di HG79 è ampiamente applicato per la produzione di tubi per scambiatori di calore, Frigorifero, telaio di auto, biciclette, attrezzature per il fitness, arredo, raffreddamento macchina, benzina, edilizia, ecc. Questo tubo saldato ad alta frequenza macchina o saldato tubo mill si compone di un insieme completo del tubo formatrice, rotante cabestano, aspo, Raddrizzatrice, tosatura, accumulatore, tubo mulino sezione, sega e dispositivo di imballaggio di volo. Ora abbiamo quattro tipi di macchine che sono divise da pareti di spessore e diametro.

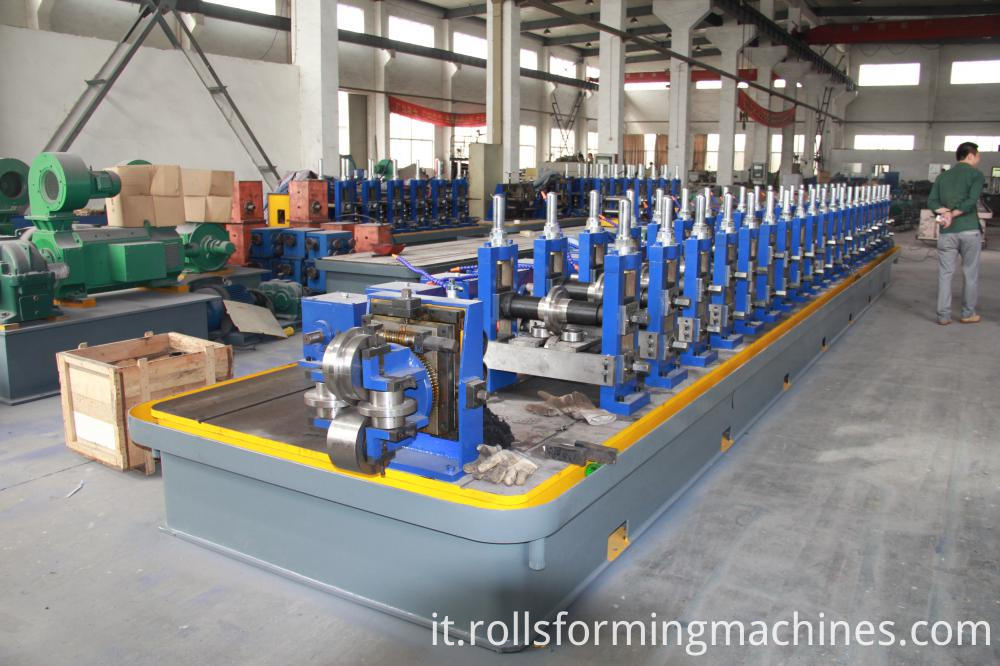

steel pipe machine

Specifica del tubo d'acciaio macchina HG50 :

1. diametro del tubo: Ø10 – Ø60mm
Spessore del tubo: 0,5 – 3,0 mm
2. tubo quadrato: 10X10mm – 60X60mm
Tubo di rettangolo: 20X40mm – 40X60mm
Spessore del tubo: 0,5 – 3,0 mm
3. lunghezza del tubo: 6-12m
4. tolleranza di lunghezza: 0-6 mm
b) SteelTape specifica
1. materiale: acciaio al carbonio basso (σb≤500Mpa, σs≤235Mpa)
2. nastro di acciaio: diametro interno: Φ470-Φ510mm
Diametro esterno: Φmax = 1500mm
Striscia di acciaio larghezza: 40-240mm
Striscia in acciaio spessore: 0,8 mm-3.0 mm
Il peso massimo: 2,0 tonnellate

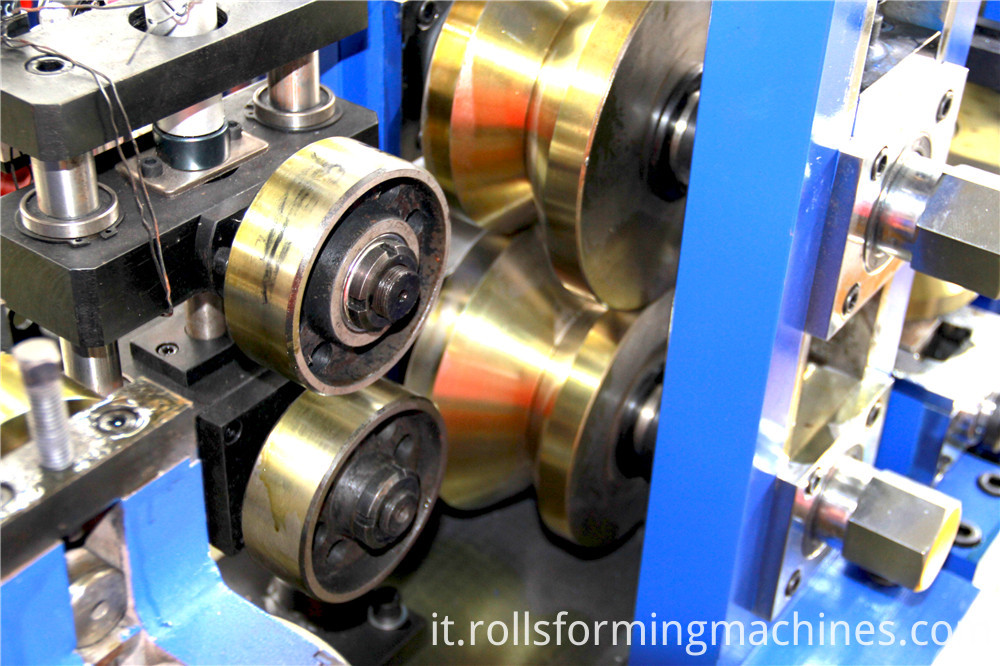

welded pipe machine

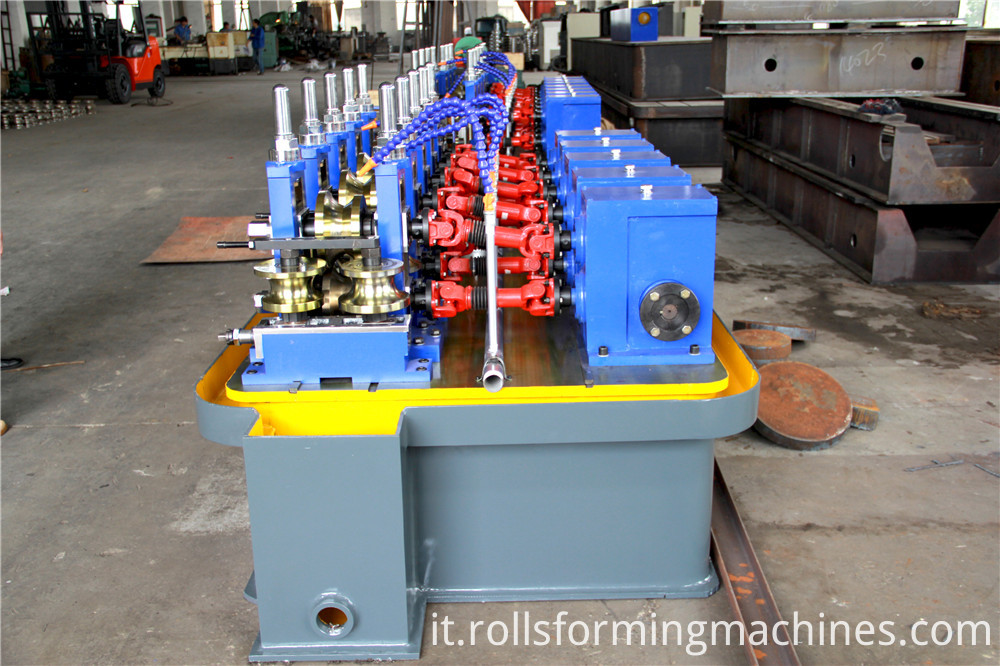

welded pipe machine

c) energia elettrica
1. potenza dinamica: AC380V±10%, 3phases, 50Hz±1.0%
2. potere di controllo: AC220V±10%, monofase, 50 Hz ± 1,0%
d) elettrico capacità installata: appro. 250kw
e) acqua di raffreddamento
1. serbatoio per apparecchiature ad alta frequenza: 15 m ³, un set
2. serbatoio per acqua di raffreddamento: 15 m ³, un set

IV. attrezzature trucco e principali parametri di singola unità:
1. doppia testa ONU-bobinatrice
1.1. briefing: di tipo rotativo a cambiare facilmente, bobine con un freno pneumatico
1.2. parametri:
-Larghezza della bobina: max.240mm
- Bobina OD: max. Ø1500mm
-Bobina ID: Ø 470-Ø 510mm
-Peso della bobina: max 2,0 tonnellate

4.1.2 saldatura tubo macchina formando mulino composto da:
-Driven stand: 7 set (orizzontale)
-Driven stand albero: Ø60mm
- Materiale del pozzo: 40Cr
-Rullo laterale stand: 8 sets(Vertical)
-Albero di supporto del rullo laterale: Ø40mm
- Materiale del pozzo: 40Cr
-Gear box & giunto universale: 7 set
- Materiale della scatola ingranaggi: acciaio fuso
- Materiale dell'ingranaggio: 20CrMnTi
-Motore principale: 55kW modello: Z4-200-31 1 set
-Redattore principale: ZLY224 1 set


Scatola di ingranaggi 4,2 del laminatoio del ridimensionamento, giunto universale
4.2.1 dimensionamento mulino sono costituiti da:
-Driven stand: 5 set (orizzontale)
-Driven stand albero: Ø60mm
- Materiale del pozzo: 40Cr
-Rullo laterale stand: 5 sets(Vertical)
-Albero di supporto del rullo laterale: Ø40mm
- Materiale del pozzo: 40Cr
-Gear box & giunto universale: 5 set
- Materiale della scatola ingranaggi: acciaio fuso
- Materiale dell'ingranaggio: 20CrMnTi
-Motore principale: 55kW modello: Z4-200-31 1 set
-Redattore principale: ZLY224 1 set
-2 set singolo testa testa di turco, con 4 rulli * 2sets
-Test di velocità di un rullo con cilindro aria per CNC Sega di volo


welded pipe machine04
