HG76 carbonio acciaio laminatoio per tubi di diametro 10-89mm

    Prezzo unitario: USD 120000 - 150000 / Set/Sets
    Tipo di pagamento: T/T,L/C,D/A,D/P,Western Union
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 60 giorni
Additional Info

Pacchetto: imballaggio nudo

produttività: 90m/min

marchio: Zhongtuo

Trasporti: Ocean,Land

Luogo di origine: Cina

Abilità del rifornimento: 30 sets/month

Certificati : CE\ISO9001

Descrizione del prodotto

HG76 carbonio acciaio laminatoio per tubi di diametro 10-89mm

Riepilogo di carbonio mill steel tube

Il mulino è inteso per la produzione di tondo tubo di Φ20mm-Φ89mm con spessore di 1.0 mm-3.5 mm dalla striscia di laminati a freddo e laminati a caldo bobina mediante vuoto tubolare non chiusa con la sua successiva saldatura nel tubo, bordo Riscaldamento mediante saldatore: allo stato solido ad alta frequenza, saldatura a filo longitudinale rotoli di tubo saldatrice, raffreddamento, ulteriore ridimensionamento o sagomatura e taglio on-stream del tubo senza fine in lunghezze misurate. Prodotto finito sarà del tubo rotondo, quadrato o rettangolare.

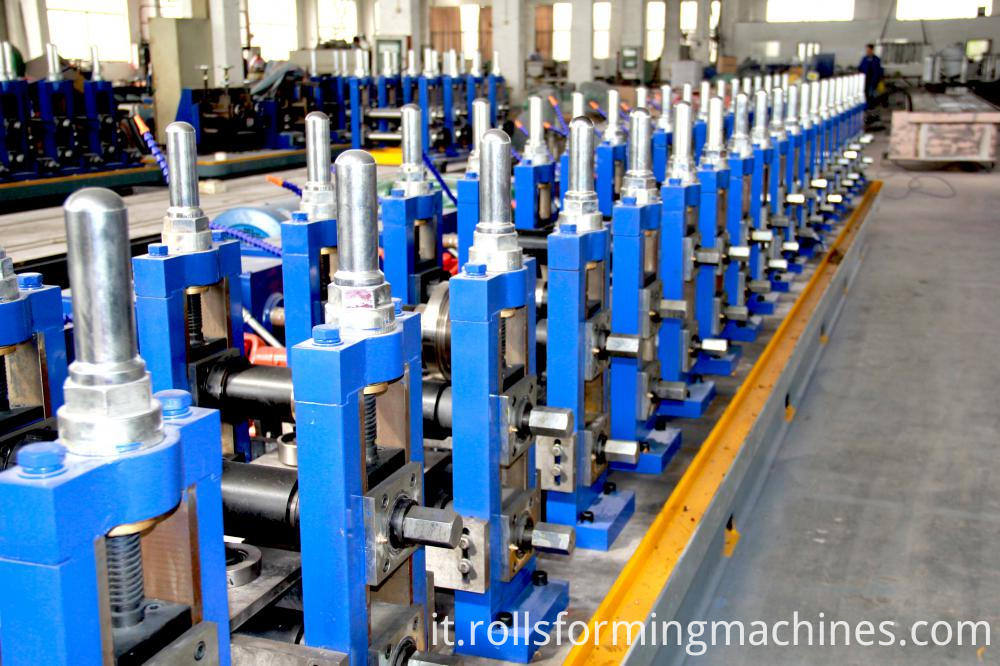

main machine of tube mill

Condizioni III. Basic del laminatoio per tubi HG50:
un) specifica: tubo di acciaio
1. tubo di diametro: Φ20mm-Φ89mm
Spessore del tubo: 1.0 mm-3.0 mm
2. esempio di tubo quadrato: 15x15-70x70mm Max per tubo quadrato
Esempio di tubo rettangolo: 15 X 30-80 x 60 Max
Spessore del tubo: 1.0 mm-3.0 mm
3. tubo lunghezza: personalizzare Max è 12
4. lunghezza tolleranza: 0-6 mm
b) specifica: tubo di acciaio
1. materiale: Acciaio al carbonio basso
2. nastro d'acciaio: Diametro interno: Φ470 - 510mm
Diametro esterno: Φmax = 1500mm
Striscia d'acciaio larghezza: 40mm - 160mm
Striscia d'acciaio spessore: 0.4 mm-2.5 mm
Il peso massimo: 1,0 tonnellate
c) energia elettrica
1. dynamic potenza: AC380V±10%, 3phases, 50Hz±1.0%
2. controllo potenza: AC220V±10%, monofase, 50 Hz ± 1,0%
d) elettrico capacità installata: appro. 250KW
e) acqua di raffreddamento
1. serbatoio per apparecchiature ad alta frequenza: 15 m ³, un insieme
2. serbatoio per acqua di raffreddamento: 15 m ³, un insieme
f) aria compressa
1. pressione: 0.4 MPa
2. il flusso: 0.5m3/h
g) capacità di produzione
Produzione annua: 10000 tonnellate, secondo l'orario di lavoro di days.daily lavoro annuale e i prodotti.
h) linea velocità: 30-90 m/min
Trucco IV. attrezzature e principali parametri di singola unità:
1. doppia testa ONU-bobinatrice
1.1. briefing: Bobine di tipo rotativo per modificare facilmente, con un freno pneumatico
1.2. parametri:
-Larghezza della bobina: max.160mm
-Bobina OD: max. Ø1500mm
-Bobina ID: Ø 470-Ø 510mm
-Peso della bobina: max. 1,0 tonnellate
1.3. espansione a mandrino pneumatico
1.4. mandrino posizione rotazione deve essere manuale
1.5. pneumatico freno

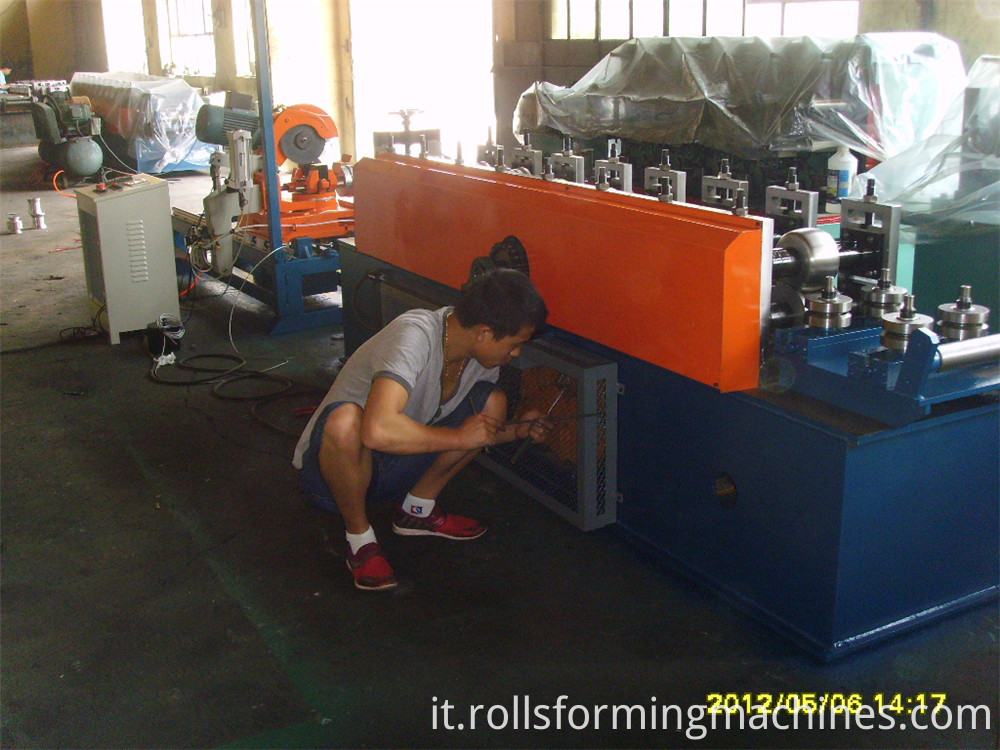

welded pipe machine decoiler

5. sezione di saldatura
5.1 HG50 laminatoio per tubi saldati sezione di saldatura sono costituiti da:
-Unità di guida cucitura: 1 set
-Spremere stand: 2 rollers(Ø45mm)
-Sbavare telaio: 1 insieme (2 teste)
-Unità orizzontale per la stiratura di cucitura: 2 rulli
Sezione di raffreddamento 5,2
-Raffreddamento attraverso: 1 set
-Lunghezza della depressione di raffreddamento: 2,0 m
5,3 allo stato solido ad alta frequenza welder(GGP150 KW)
Carattere di sistema induzione allo stato solido:
a) potenza: 150 kW
b) nominale CC Potenza: Pd = 180kW
c) tensione DC: UdN = 450V
corrente d) nominale CC: IdN = 400A
e) l'intera efficienza: η≥85%
f) potenza di uscita: Pout > 150kW
g) progettato frequenza: f = 350 ~ 400 kHz
h) invertitore di MOSFET: 60kW × 3
i) modalità di uscita del circuito serbatoio: nessuna uscita trasformatore di saldatura, secondaria a risonanza
j) con acqua-acqua cooler per saldatore

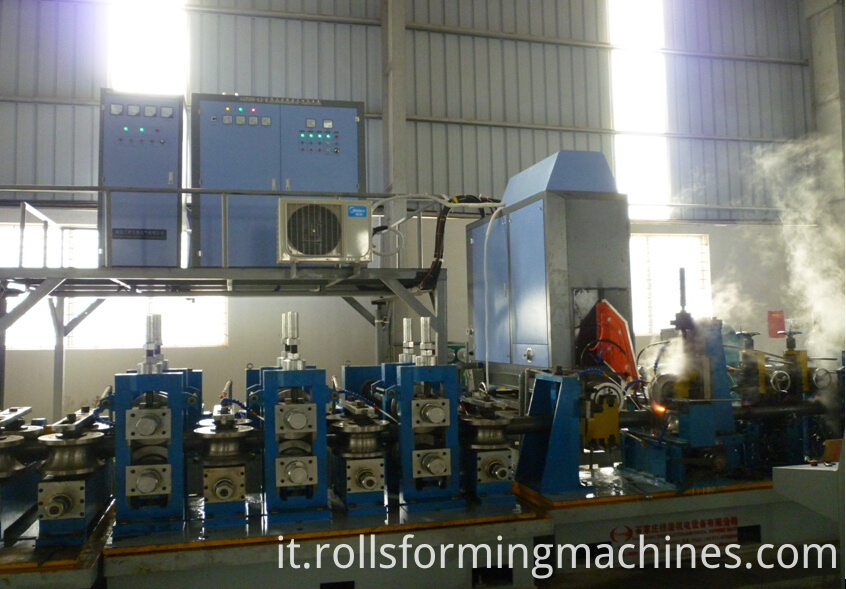

HG50 tube mill welder




6. sega attrito volante CNC

6,1 flying cut-off, sezione meccanica sono costituiti da:

-Troncatrice a disco: OD600mm × ID80mm × 4. 0mm

-Waver sega: pneumatico

-Fascetta stringitubo: pneumatico

-Visto il carrello di viaggio: cremagliera e pignone con ingranaggio Lucchetta

- Motore per viaggio: 15KW DC

-Motore per segare: AC 22KW

-Lunghezza tolleranza: 0-6 mm

welded pipe machine tracking cutting saw
