Rotolo del tubo di contrazione HG50 che forma la macchina del tubo d'acciaio
Rotolo del tubo di contrazione HG50 che forma la macchina del tubo d'acciaio
Rotolo del tubo di contrazione HG50 che forma la macchina del tubo d'acciaio
Rotolo del tubo di contrazione HG50 che forma la macchina del tubo d'acciaio
Rotolo del tubo di contrazione HG50 che forma la macchina del tubo d'acciaio

Rotolo del tubo di contrazione HG50 che forma la macchina del tubo d'acciaio

Prezzo unitario: USD 100000 - 150000 / Set/Sets
Tipo di pagamento: L/C,T/T,D/P,Western Union
Incoterm: FOB
Quantità di ordine minimo: 1 Set/Sets
Termine di consegna: 60 giorni

contattaci ora Aggiungi al carrello

Additional Info

    Pacchetto: imballaggio nudo

    produttività: 90m/min

    marchio: Zhongtuo

    Trasporti: Ocean,Land,Air

    Luogo di origine: Cina

    Abilità del rifornimento: 30 sets/month

    Certificati : CE\ISO9001

Descrizione del prodotto

Macchina HG50 per tubi a contrazione che forma una macchina per tubi in acciaio

Specifica della macchina HG50 del tubo d'acciaio :

1. Diametro del tubo: Ø10-Ø60mm
Spessore del tubo: 0,5 - 3,0 mm
2. Tubo quadrato: 10X10mm -60X60mm
Tubo rettangolare: 20X40mm -40X60mm
Spessore del tubo: 0,5 -3,0 mm
3. Lunghezza del tubo: 6-12m
4. Tolleranza di lunghezza: 0-6mm
b) Specifiche SteelTape
1. Materiale: acciaio a basso tenore di carbonio (σb≤500Mpa, σs≤235Mpa)
2. Nastro in acciaio: diametro interno: Φ470-Φ510mm
Diametro esterno: Φmax = 1500mm
Larghezza dell'acciaio della striscia: 40mm-240mm
Spessore dell'acciaio della striscia: 0.8mm-3.0mm
Il peso massimo: 2,0 tonnellate

welded pipe machine

welded pipe machine

c) Elettricità
1. Potenza dinamica: AC380V ± 10%, 3 fasi, 50 Hz ± 1,0%
2. Potere di controllo: AC220V ± 10%, una fase, 50 Hz ± 1,0%
d) Capacità elettrica installata: appro. 250KW
e) Acqua di raffreddamento
1. Serbatoio per apparecchiature ad alta frequenza: 15 m³, un set
2. Serbatoio per la circolazione dell'acqua di raffreddamento: 15 m³, un set
f) Aria compressa
1. Pressione: 0.4Mpa
2. Flusso: 0.8m3 / h
g) Capacità di produzione
Produzione annua: 25000 tonnellate, in base ai giorni lavorativi annuali, alle ore di lavoro e ai prodotti.
h) Velocità della linea: 30-90m / min
IV. Trucco dell'attrezzatura e parametri principali della singola unità:
1. Avvolgitore a due teste
1.1. Briefing: tipo rotativo per cambiare facilmente le bobine, con un freno pneumatico
1.2. parametri:
- Larghezza della bobina: max.240mm
- DE della bobina: max. Ø1500mm
- ID bobina: Ø 470- Ø 510mm
- Peso della bobina: max. 2,0 tonnellate
1.3. Espansione mandrino di Pneumatic
1.4. La rotazione della posizione del mandrino deve essere manuale


Sezione di formatura e dimensionamento

4.1 Formazione del cambio del mulino, giunto universale


4.1.1 Flattener di entrata del mulino mediante livellamento passivo a cinque rulli, una coppia di rulli di invio, due coppie di rulli verticali


4.1.2 La formatrice è composta da:
- Supporto guidato: 7 set (orizzontale)
- Albero del supporto guidato: Ø60mm
- Materiale dell'albero: 40Cr
- Supporto per rotolo laterale: 8 set (verticale)
- Albero porta rotolo laterale: Ø40mm
- Materiale dell'albero: 40Cr
- Scatola del cambio e giunto universale: 7 set
- Materiale della scatola del cambio: acciaio fuso
- Materiale degli attrezzi: 20CrMnTi
- Motore principale: modello da 55kW: Z4-200-31 1 set
- Redactor principale: ZLY224 1 set


4.2 Riduttore calibratore, giunto cardanico
4.2.1 Il calibratore è costituito da:
- Supporto guidato: 5 set (orizzontale)
- Albero del supporto guidato: Ø60mm
- Materiale dell'albero: 40Cr
- Supporto per rotolo laterale: 5 set (verticale)
- Albero porta rotolo laterale: Ø40mm
- Materiale dell'albero: 40Cr
- Scatola del cambio e giunto universale: 5 set
- Materiale della scatola del cambio: acciaio fuso
- Materiale degli attrezzi: 20CrMnTi
- Motore principale: 55kW Modello: Z4-200-31 1 set
- Redactor principale: ZLY224 1 set
- 2 set testa singola turca, con 4 rulli * 2 set
- Rullo di prova a una velocità con cilindro pneumatico per sega volante CNC

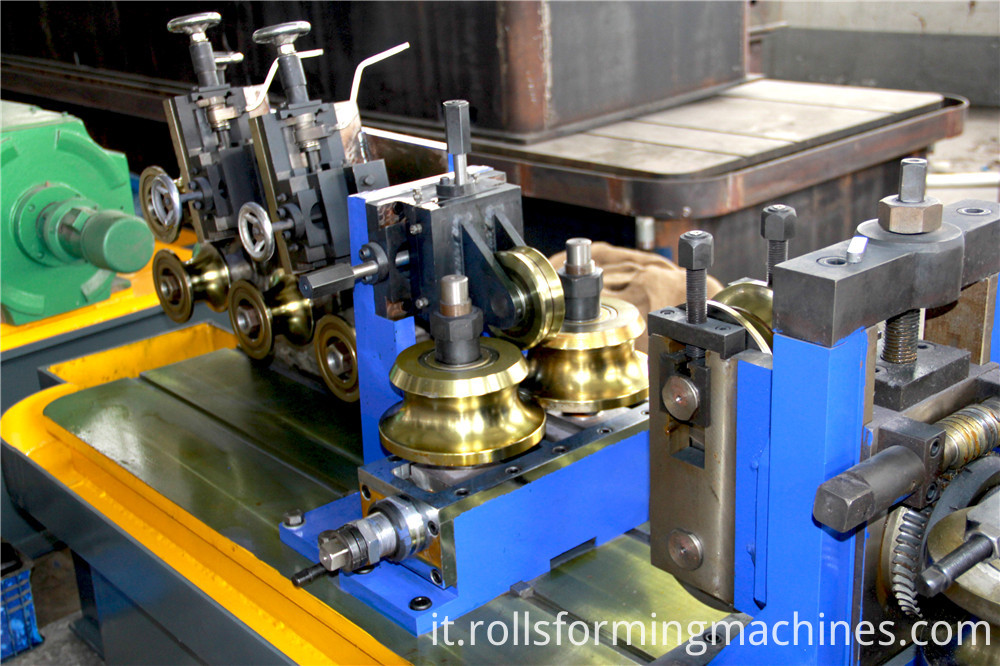

welded pipe machine04


L'immagine seguente è il materiale per stampi per tubi saldati HG50.

welded pipe machine09
