Macchina del tubo saldato tubo piccolo HG32

    Prezzo unitario: USD 120000 - 80000 / Set/Sets
    Tipo di pagamento: T/T,L/C,D/A,D/P,Western Union
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 60 giorni
Informazioni basilari

Modello: ZT HG32

Additional Info

Pacchetto: imballaggio nudo

produttività: 90m/min

marchio: Zhongtuo

Trasporti: Ocean,Land

Luogo di origine: Cina

Abilità del rifornimento: 30 sets/month

Certificati : CE, ISO, SGS

Descrizione del prodotto

HG32 piccola macchina del tubo saldato tubo da rullo che forma il principio

Breve introduzione:

Zhongtuo HG32 tubo saldato macchina potrebbe fare tubo in acciaio al carbonio da rullo che forma di principio.

Spessore materiale: 0.4-2.5
Gamma del diametro del tubo: 10-45
Quadrato di tubazioni: da 7.8x7.8mm a 35x35mm
Tubo rettangolo: da 7 x 7 a 10x60mm, 20x50mm, 30x40mm,
Supportato materiale: acciaio al carbonio, ferro, acciaio, GI, acciaio al carbonio e gli altri

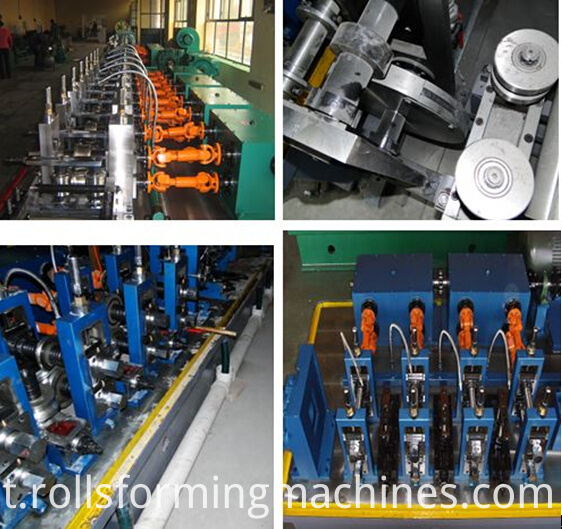

welded pipe machine
e di flusso di lavoro di HG32 piccolo tubo saldato tubo machin:

Materie prime (bobina d'acciaio) → srotolare → non-potere livellamento →roll formando → ad alta frequenza saldatura → rimozione di bave di fuori della saldatura cucitura → → → taglio → runout tabella di dimensionamento di raffreddamento


HG32 piccolo tubo saldato tubo machin e Principio di funzionamento:

Per la saldatura, fa pieno uso di due scienze-alta-frequenza attuale effetto pelle ed effetto adiacenza per rendere l'attuale concentrato sul bordo, poi la temperatura raggiunge fino al punto di saldatura. Quindi possiamo fare il foglio per tubo facendo rotolare e fare il bordo di fusione a uno.

Questa tecnologia ha le seguenti caratteristiche:

1. Supporta molti tipi di materiale come acciaio al carbonio, GI e altri.

2. Una macchina potrebbe fare una vasta gamma di dimensioni del tubo modificando muffa.

3. Una macchina può essere utilizzata per rendere il tubo quadrato, tubo rotondo modificando muffa.

4. Alta produttività lavorativa ma consumo di energia basso. Il potere è 200KW TNGP.

5. Il tubo fatto da questo tipo di macchina potrebbe essere utilizzato in molti settori come acqua tubo, tubo del filo e altri.


Requisiti di elemenet di dettaglio della HG32 piccolo tubo saldato tubo macchina:

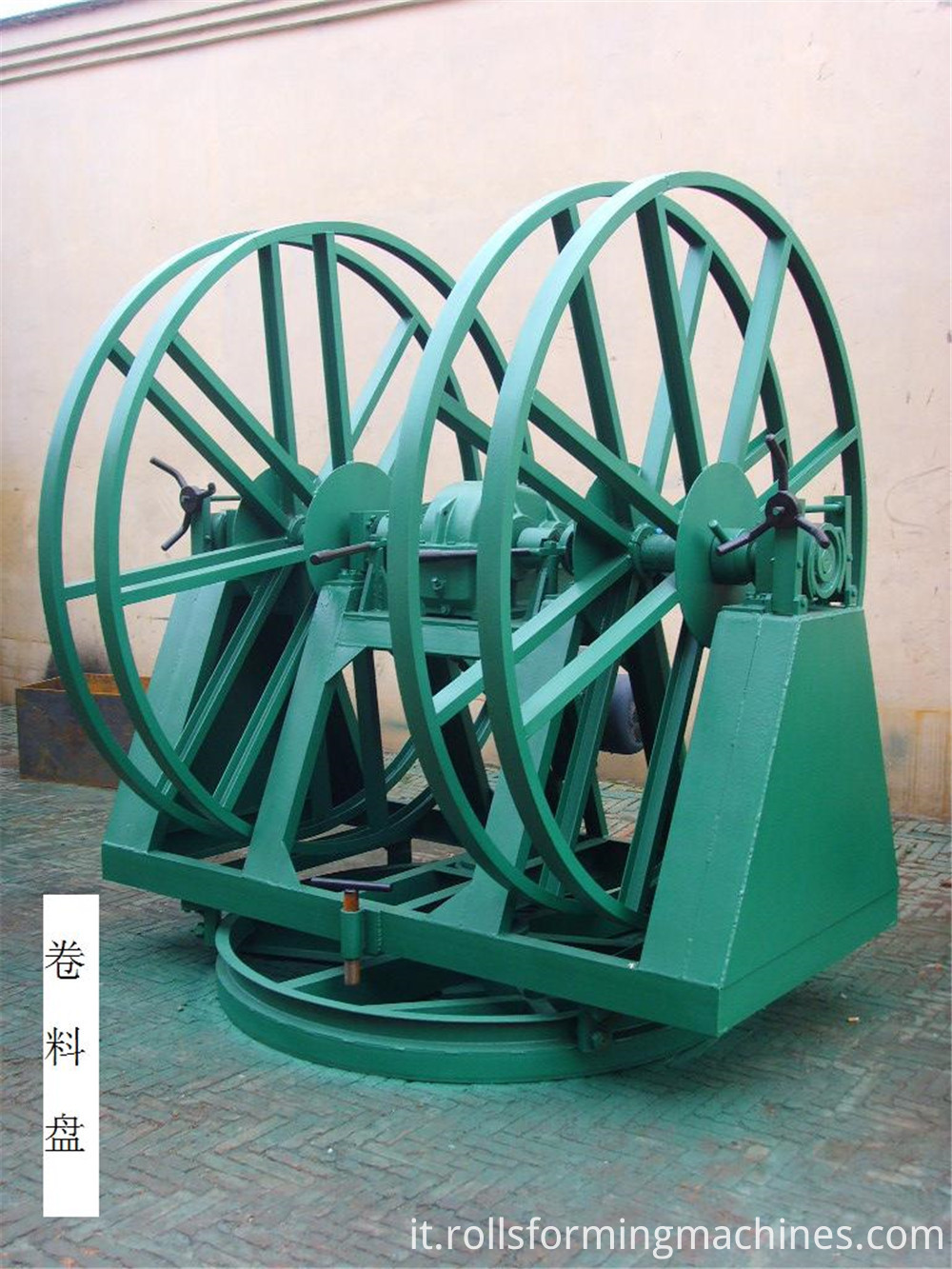

1. doppio svolgicoil testa

Tipo della struttura: singolo-lato manuale espansione stretto, che assicurano la bobina d'acciaio alimentazione in alternativa.
1). Nastri di acciaio larghezza: 39,88-300 mm

2). spessore: 1.5 mm

3). Bobina d'acciaio O.D.: Φ900-Φ1800mm

4). Bobina d'acciaio I.D.: Φ500-Φ520mm
5). Peso della bobina di acciaio: Max.2500kgs

welded pipe machine decoiler


2. idraulica di taglio e saldatura manuale

Utilizzo: questa parte è per tagliare il coiler avvolgitori bordo poi due potrebbero essere saldati insieme e poi immagazzinato nell'accumulatore.


3. dell'alimentatore della bobinatrice per accumulatore

Questa parte potrebbe aiutare a nutrire la bobina all'accumulatore.


4.saldatore taglio e testa

Questa parte è per la saldatura di due bobine insieme per la conservazione della bobina. Da questa parte, non è necessario cambiare la bobina quando è stato utilizzato.


5.dell'Accumulatore verticale tipo o altri tipi o accumulatore a spirale

Questa parte è per lo stoccaggio della bobina. E ci sono molti tipi tra cui scegliere.


6.Main rullo che forma macchina

1). Stazioni stazione: 13 a rulli (behind: 7 stazioni, dopo: 6 stazioni)
2). Diametro del pozzo di rullo orizzontale: Φ100mm, materiale: 40Cr
3). Diametro dell'albero di rotolo verticale: Φ50mm, materiale: acciaio 45#
4). Alimentazione principale: 200kw
5). Velocità: 90 m/min


welded pipe machine details



7.unità di dimensionamento

Questa parte è per assicurandosi che il diametro è accurato. Non importa tubo quadrato o altri tubi, prima faremo a tubo rotondo.


8. rilevamento computerizzato taglio sega

1). Metodo di taglio: taglio automatico e rilevamento
2). Spessore massimo di taglio: 5mm
3). Tolleranza di taglio: ± 1,5 mm
4). Motore di taglio: 30kw

welded pipe machine18

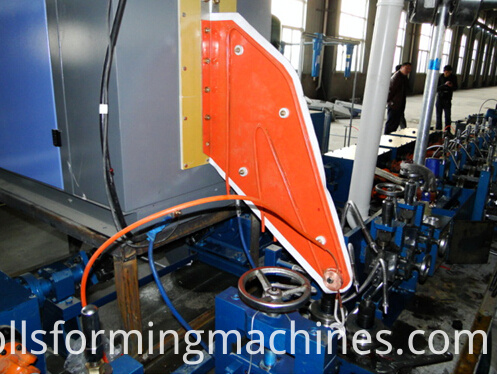

9.stato solido F5-200kw saldatore h. f

Transistor ad alta frequenza di saldatura

HF Welded


10. tabella di oscillazione

Questa parte è dato secondo le vostre esigenze. Come tutti i tubi saranno Metti via bene dopo il taglio di sega di volo.
