Linee di taglio nuovo e usato

    Prezzo unitario: USD 20000 - 50000 / Set/Sets
    Tipo di pagamento: T/T,L/C,D/A,D/P
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 45 giorni
Additional Info

Pacchetto: imballaggio nudo

produttività: 30 set

marchio: Zhongtuo

Trasporti: Ocean,Land,Air

Luogo di origine: Cina

Abilità del rifornimento: 30 sets/month

Certificati : CE, ISO, SGS

Descrizione del prodotto

Nuova linee di taglio

Breve introduzione:

Per il taglio alla lunghezza linea di produzione è composto dai seguenti elementi: caricamento auto, Decoiler, precisa raddrizzatura e livellamento macchina, Ponte di mezzo, deviazione, correggendo il dispositivo, Servo Dimensione macchina fissa, alta velocità di taglio sistema, sistema di alimentazione della bobina, stocker automatico, sistema di tabella e il pacchetto di Runout, impianto idraulico, dispositivo pneumatico, sistema di controllo PLC.

R: parametri di base di questa macchina:

Spessore materiale: 0.30-2,50 mm

Larghezza della bobina: 500 - 1600mm

Diametro interno della bobina: φ 450 a 650mm

Peso massimo della bobina: 15 Ton

Tolleranza: ± 0.5 mm lunghezza 2000 mm, diagonale ± 0,5 mm a 2000 mm.

Lunghezza di taglio: mm 400-4000

Altezza di lavoro di produzione: 1150mm

Velocità con fossa di stoccaggio di lavoro: 60m/min

Nota: linea di produzione in esecuzione direzione (nel lato di funzionamento) da sinistra a destra (l'intera lunghezza del bordo non è più di 23 metri). E la fossa di stoccaggio raccomandato dimensioni: 5 metri lengthx2 metri di larghezza x profondità di 4 metri

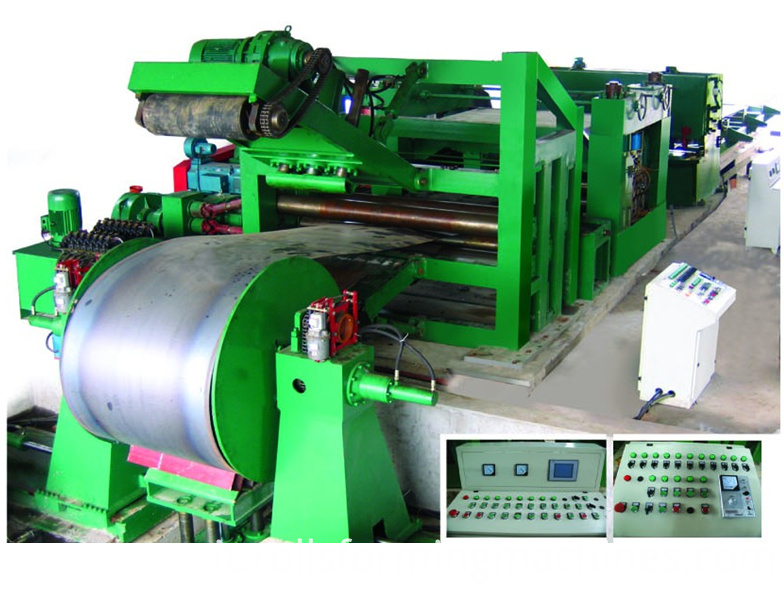

cut to length S

B: elementi di base di taglio a macchina lunghezza




C . Breve introduzione di alcuni elementi

15 tonnellate di carico auto

Struttura

Principalmente questo dispositivo è composto dalla targa auto, blocco cilindri e cilindro e sistema a piedi. Quando lavoro, la piastra sul cilindro nella parte superiore della ruota lo svolgimento, cilindro dell'olio, la piastra fino alla cima della srotolò, centro mandrino, iniziare a camminare motore alla posizione di centro di Aspo svolgitore, srotolato in acciaio bobina di tensionamento. La macchina va lungo la pista per tornare.

2 . Parametri :

(1) Larghezza della bobina:1600 mm

(2) Peso della bobina: 15T

(3) corsa di 160mm diametro cilindro alesaggio, corsa 600 mm

(4) camminare potenza motore: 3 KW - se hanno più potere?

(5) motore Produttore cambiamo allo sperma ma il prezzo sarà più elevato
(6) riduttore: 15 Ton

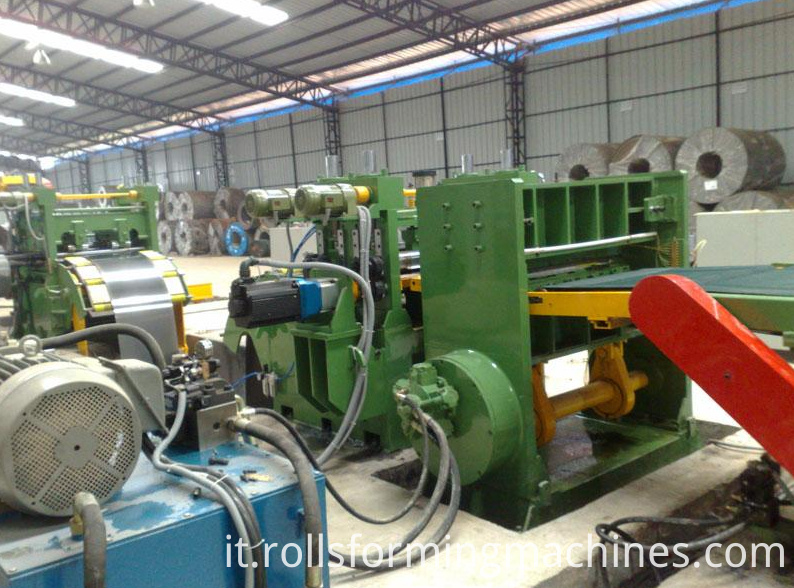

cut to length machine

3. preciso di raddrizzamento e livellamento macchina

Macchina piana con giunto cardanico azionamento della scatola ingranaggi e l'iniziativa della scuola, foglio inviato iscrivendosi piatta e intermedio dopo il senso positivo e negativo di ripetute deformazione raggiunge lo scopo di livellamento, principalmente si compone di una parte di telaio della macchina, parte del rotolo di lavoro, sollevamento parte e la parte di trasmissione. Il telaio adotta la lamiera di acciaio saldata casella tipo struttura, il lavoro parte del rullo, la parte di sollevamento e la parte di telaio sono organicamente combinate, la forma è romanzo, la struttura è ragionevole, e l'installazione e la manutenzione è conveniente. Lavoro del rullo per la parte anteriore del rullo, della sezione sub del giunto universale drive. Superiore e più basso attivo, diverso materiale piatto per raggiungere il livello di scuola competente. Movimenti del ruolo è migliorare la riga del lavoro roll, la spaziatura tra la regolazione e la mano ruota dell'ingranaggio di vite senza fine asta generazione mobile vergella per raggiungere l'obiettivo di sollevare la riga superiore dei rulli. Guidare dal motore, riduttore.

1 . Parametri principali

(1) Livellamento dello spessore del materiale: 0.30 2,50 mm

(2) Larghezza: 1600 mm

(3) Livellamento dell'albero: φ110mm 40Cr media frequenza tempra 50 – 58 gradi.

(4) Motore principale: 11KW - sperma

(5) Riduttore a vite senza fine riduttore: 155 tipo Guomang, questa marca?

Ponte intermedio

Il dispositivo è un'apparecchiatura ausiliaria della linea produttiva, che è principalmente composto di transizione, una parentesi quadra aperta e una base. Il suo ruolo è la piastra dal primo entrare nella fossa, il bridge sorge piastra in una prima macchina parallela; Ponte di sollevamento è controllato da un cilindro.

Dispositivo di sterzo

1, struttura

Il dispositivo è un'apparecchiatura ausiliaria della linea produttiva, che si compone principalmente di tre rulli di transizione, il frame di destro e sinistro, il rullo di guida e la base. Il dispositivo non solo ha una piastra in acciaio e non tirato fuori dalla fossa non è più causa piegatura funzione di deformazione, montaggio a sinistra e il lato interno destro del telaio della macchina delle due coppie del rotolo di guida, può tramite volantino, un'asta a vite per spostare orizzontalmente, controllerà la posizione di marcia della piastra.

2. Parametro principales:

(1) Guida larghezza:1600 mm

(2) diametro del rullo:φ70mm

side guid roller

3. roll servo macchina di dimensionamento

Struttura

L'utilizzo: Questa macchina pricipalmente è utilizzata per l'impostazione di dimensione. Questa parte è principalmente composta dai seguenti elementi: asse di trazione e asse fisso, telaio, la base, la parte di trasmissione, il servomotore e speciale riduttore dell'ingranaggio.

Parametri principali;

(1) diametro del rullo fisso = 120mm

(2) macchina di trazione = 50mm: 55% 40Cr frequenza tempra superficiale cromatura dura e albero di gomma poliuretanica.

(2) Lunghezza di rullo fisso: 1700mm

(3) Servo motore: 7.5 kW Shandong zibo
(4) Riduttore di riduttore: Servo

second leveling system

Tosatura sistema (macchina di taglio ad alta velocità)

Struttura

Principalmente da sinistra e parentesi quadra chiusa, Biella, torretta superiore e inferiore, tavolo di lavoro, motore di azionamento e altre parti della composizione. Può anche essere che un utente può anche essere basato sulle esigenze degli utenti.

Parametri principali:

(1) lo spessore di taglio massimo: 3mm

(2) Larghezza: 1600mm

(3) potere del motore: 7.5 kW Shangdong Zibo?

(4) materiale lama: 9CrSi, sistema di alimentazione della bobina di servo.

cut to length 65

E automaticamente accatastamento machin

1. struttura

Per il sistema di macchina blanking, è principalmente per fare il foglio pulito e ordinato e fatto di telaio trasversa e, deflettore verticale. Per il montaggio di diversa lunghezza del foglio, esso adeguato intervallo all'interno di 500-3000mm. Il parafiamma anche poteva essere regolato in base alla larghezza della bobina. Accatastatore adotta il cilindro per regolare, pallettizzazione macchine sono costituiti principalmente da cilindro motore e rulli, pallettizzazione a piedi. La sua funzione si trova in accurato impilamento foglio vuoto, il motorino di avviamento sarà accatastamento ordinato foglio inviato blanking fase alla fase di confezionamento, il dispositivo con una forma materiale.
