Zhongtuo Roll Forming Machinery Co., ltd

Rotolo di lamiera per tetti che forma una macchina con mattonelle trapezoidali
Rotolo di lamiera per tetti che forma una macchina con mattonelle trapezoidali
Rotolo di lamiera per tetti che forma una macchina con mattonelle trapezoidali
Rotolo di lamiera per tetti che forma una macchina con mattonelle trapezoidali
Rotolo di lamiera per tetti che forma una macchina con mattonelle trapezoidali

Rotolo di lamiera per tetti che forma una macchina con mattonelle trapezoidali

Prezzo unitario: USD 16000 - 32000 / Set/Sets
Tipo di pagamento: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB
Quantità di ordine minimo: 1 Set/Sets
Termine di consegna: 30 giorni

contattaci ora Aggiungi al carrello

Informazioni basilari

    Modello: ZT-004-059

Additional Info

    Pacchetto: imballaggio standard

    produttività: 30 sets per month

    marchio: zhongtuo

    Trasporti: Ocean,Land

    Luogo di origine: Cangzhou

    Abilità del rifornimento: 30sets/month

    Certificati : CE ISO9001

Descrizione del prodotto


Rotolo di lamiera per tetti che forma una macchina con mattonelle trapezoidali


Machine Description

Qty

Delivery time

Container Type

Price

FOB Tianjin

FX28-202-1010 Tile Forming Machine

1 SET

40 working days

after receiving deposit

One 40 GP

32000 USD








Profilo dei disegni:

Good Configuration High Quality Single Layer Trapezoid Roll Forming Machine


Processo roduzione P

Svolgimento → Alimentazione del materiale nella macchina → Formazione del rotolo → Lunghezza di misurazione → Passo formato → Taglio automatico

→ Ricezione prodotti

flow of the c z channel roll forming machine



Componenti della linea di produzione

No.

Name

Unit

Qty

1

Hydraulic decoiler for 5 tons

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1


Produzione parametri

Materiale di lavorazione: lamiera di acciaio colorata, lamiera zincata o lastra di alluminio

Spessore del materiale: 0,25-0,60 mm

Durezza del materiale: 245 mpa --- 350 mpa

Larghezza del materiale: 1220 mm

Larghezza formata: 1010 mm

Lunghezza d'onda: 202 mm

Altezza delle onde: 28 mm

Velocità di formazione: 15 m / min

Sistema Un-coiler

Utilizzo: espansione idraulica e chiusura interna durante l'alimentazione.

Alimentazione automatica guidato dal motore elettrico

Trapezoid Roll Forming Machine


Main parameter

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 Tons

Hydraulic power

3 kw

Drive power

3 kw

Size

2.7*1.3*1.8 m(L*W*H)






Parte di alimentazione della bobina

Uso: Metti la materia prima (piastra di acciaio) attraverso la spiaggia per la produzione e l'elaborazione, può garantire che il

i prodotti sono puliti, paralleli e tutto è uniforme. Si prega di fare riferimento al regolamento delle attrezzature per conoscere il

funzione di individuare il ferro angolare.

trapezoid sheet 02

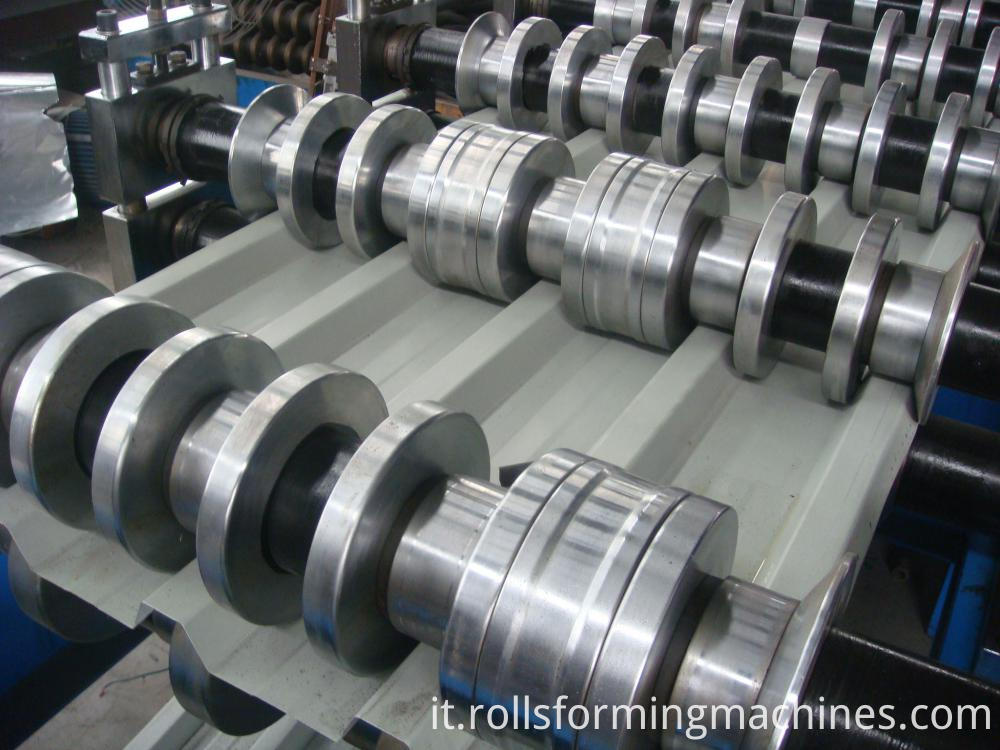

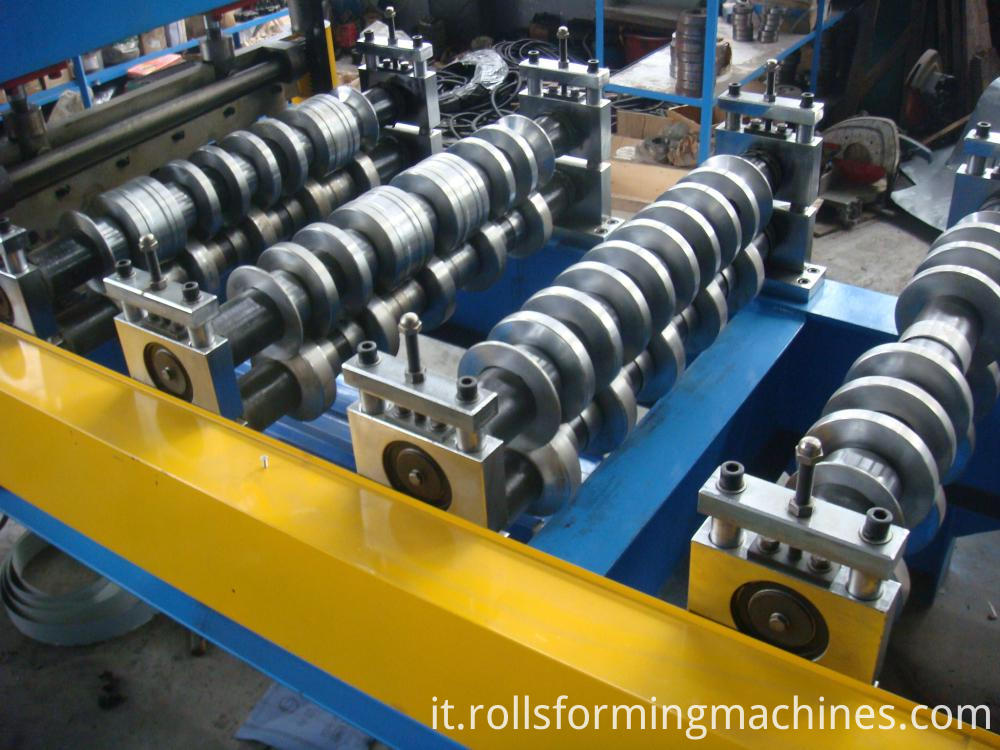

Dispositivo di formatura

Utilizzo: Al fine di mantenere la forma e la precisione del prodotto, adotta struttura in lamiera saldata, motoriduttore, trasmissione a catena, rullo è stato cromato che può mantenere la superficie della piastra di stampaggio liscia e non facile da marcare

quando sta funzionando

Caratteristica: garantire stabilità, precisione e durata.

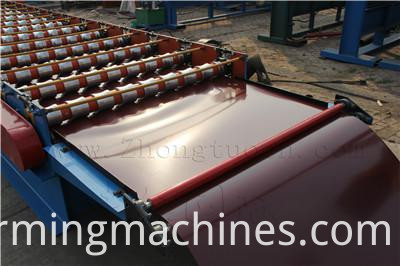

Roofing Sheet Roll Forming Machine with Trapezoid Tile

Roofing Sheet Roll Forming Machine with Trapezoid Tile


No.

Main parameter

1

Length of the main part

8500 * 1450 * 1450 mm

2

Weight of main part

5.5 t

3

Voltage

380 V/ 50 HZ 3 Phase (as customer`s request)

4

Roller fixer

Pillar type

5

Frame

Guide pillar and the thickness is 50 mm

6

Frame thickness

25 mm

7

Drive mode

Gear

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ 80 mm Solid shafts

11

Number of rollers

15 rollers

14

Main power

5.5 kw

15

AC motors

Either ABB or Siemens


Dispositivo di taglio

Un motore idraulico dvanced, punzonatura e taglio automatico dopo la formatura, senza distorsioni o sprechi, sicurezza di alto livello

fattore. (includere utensili da taglio, serbatoio idraulico, cutter macchina)


Blade Material

Cutting system

Cr12 quenched

Full automatic


contatore

Un contatore calibra la lunghezza, pulsa e decide la lunghezza. Omron encoder per lunghezza misurazione.

High Quality Single Layer Trapezoid Roll Forming Machine


Prodotti che ricevono tavoli

1. Adotta l'acciaio saldato e il rullo supportato per trasmettere i prodotti.

2. 3 m * 2 (normalmente per il cilindro pneumatico, forniamo un famoso marchio cinese, ma se si desidera il Festo o SMC, possiamo anche fornire, ma il prezzo cambierà)
