Buona configurazione Macchina a trapezio a singolo strato

    Prezzo unitario: USD 18000 - 35000 / Set/Sets
    Tipo di pagamento: L/C,T/T,D/P,Western Union
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 30 giorni
Informazioni basilari

Modello: ZT-004-058

Additional Info

Pacchetto: imballaggio standard

produttività: 30 sets per month

marchio: zhongtuo

Trasporti: Ocean,Land

Luogo di origine: Cangzhou

Abilità del rifornimento: 30sets/month

Certificati : CE ISO9001

Descrizione del prodotto


Buona configurazione Rotolo a trapezoidale a singolo strato di alta qualità che forma macchina


Machine Description

Qty

Delivery time

Container Type

Price

FOB Tianjin

FX28-202-1010 Tile Forming Machine

1 SET

40 working days

after receiving deposit

One 40 GP

32000 USD







Profilo dei disegni:

Good Configuration High Quality Single Layer Trapezoid Roll Forming Machine


Processo roduzione P

Svolgimento → Alimentazione del materiale nella macchina → Formazione del rotolo → Lunghezza di misurazione → Passo formato → Taglio automatico

→ Ricezione prodotti

flow of the c z channel roll forming machine



Componenti della linea di produzione

No.

Name

Unit

Qty

1

Hydraulic decoiler for 5 tons

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1


Produzione parametri

Materiale di lavorazione: lamiera di acciaio colorata, lamiera zincata o lastra di alluminio

Spessore del materiale: 0,25-0,60 mm

Durezza del materiale: 245 mpa --- 350 mpa

Larghezza del materiale: 1220 mm

Larghezza formata: 1010 mm

Lunghezza d'onda: 202 mm

Altezza delle onde: 28 mm

Velocità di formazione: 15 m / min

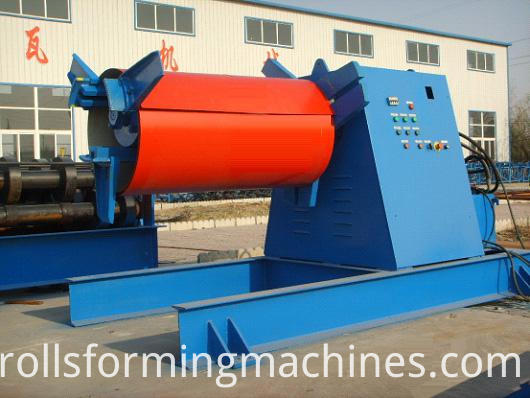

Sistema Un-coiler

Utilizzo: espansione idraulica e chiusura interna durante l'alimentazione.

Alimentazione automatica guidato dal motore elettrico

Trapezoid Roll Forming Machine


Main parameter

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 Tons

Hydraulic power

3 kw

Drive power

3 kw

Size

2.7*1.3*1.8 m(L*W*H)






Parte di alimentazione della bobina

Uso: Metti la materia prima (piastra di acciaio) attraverso la spiaggia per la produzione e l'elaborazione, può garantire che il

i prodotti sono puliti, paralleli e tutto è uniforme. Si prega di fare riferimento al regolamento delle attrezzature per conoscere il

funzione di individuare il ferro angolare.

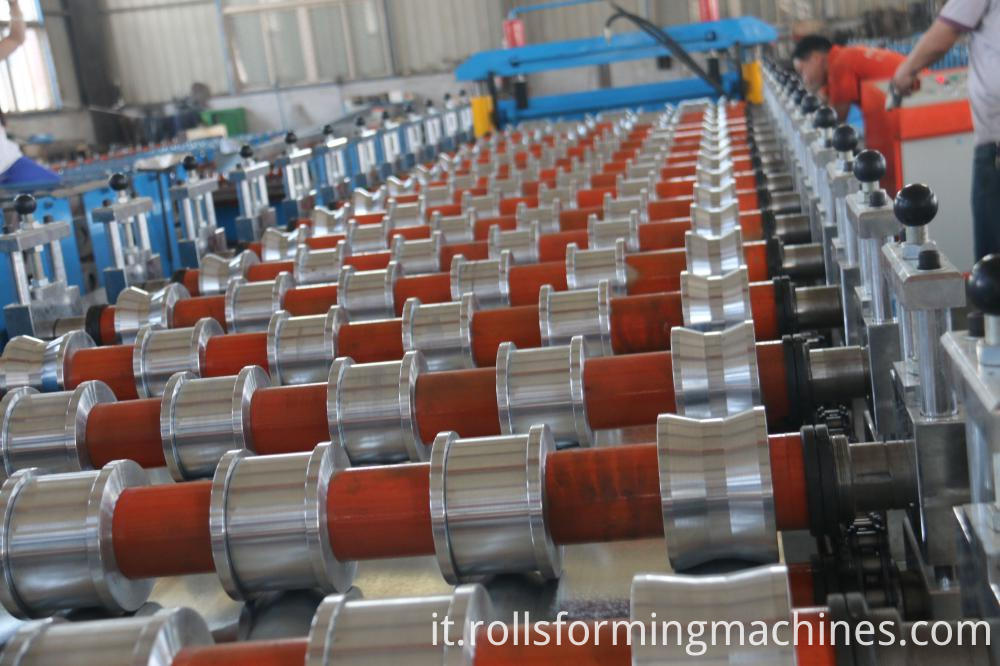

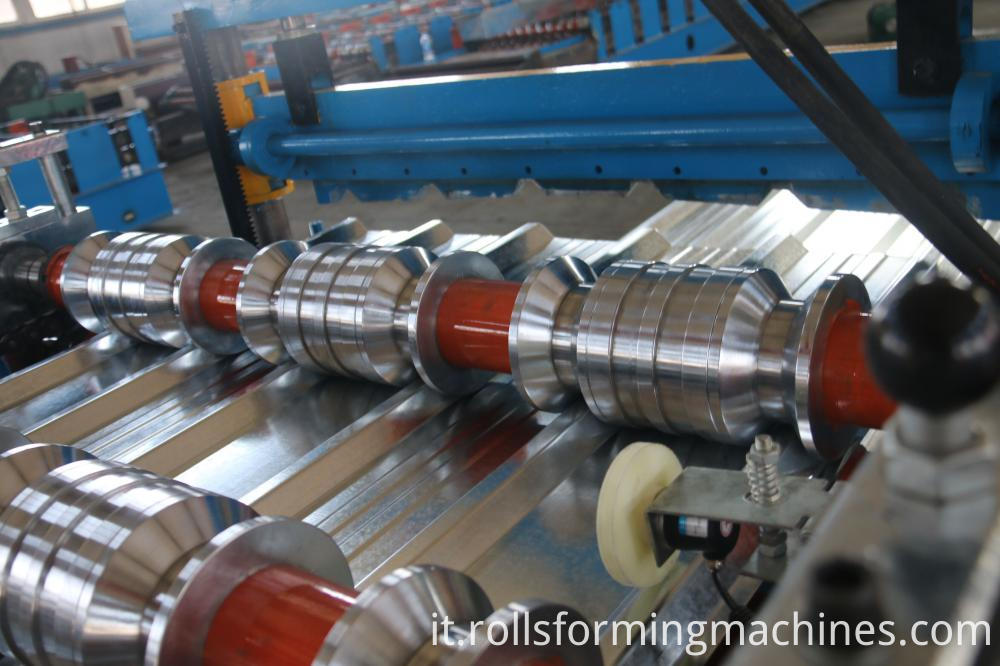

Dispositivo di formatura

Utilizzo: Al fine di mantenere la forma e la precisione del prodotto, adotta struttura in lamiera saldata, motoriduttore, trasmissione a catena, rullo è stato cromato che può mantenere la superficie della piastra di stampaggio liscia e non facile da marcare

quando sta funzionando

Caratteristica: garantire stabilità, precisione e durata.

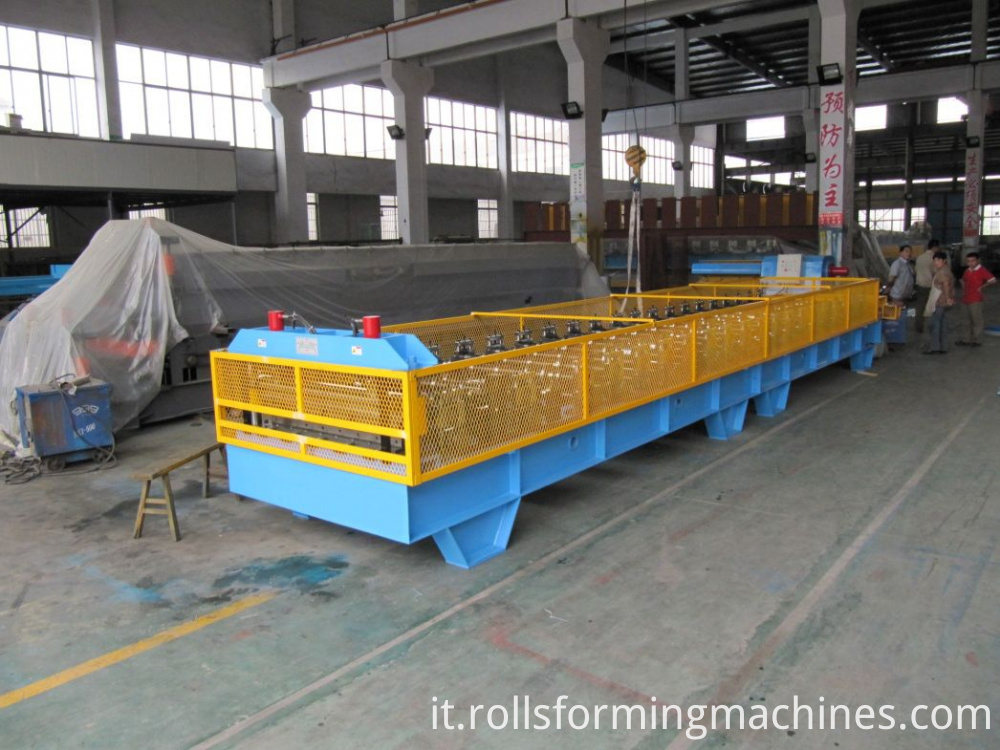

High Quality Single Layer Trapezoid Roll Forming Machine


No.

Main parameter

1

Length of the main part

8500 * 1450 * 1450 mm

2

Weight of main part

5.5 t

3

Voltage

380 V/ 50 HZ 3 Phase (as customer`s request)

4

Roller fixer

Pillar type

5

Frame

Guide pillar and the thickness is 50 mm

6

Frame thickness

25 mm

7

Drive mode

Gear

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ 80 mm Solid shafts

11

Number of rollers

15 rollers

14

Main power

5.5 kw

15

AC motors

Either ABB or Siemens

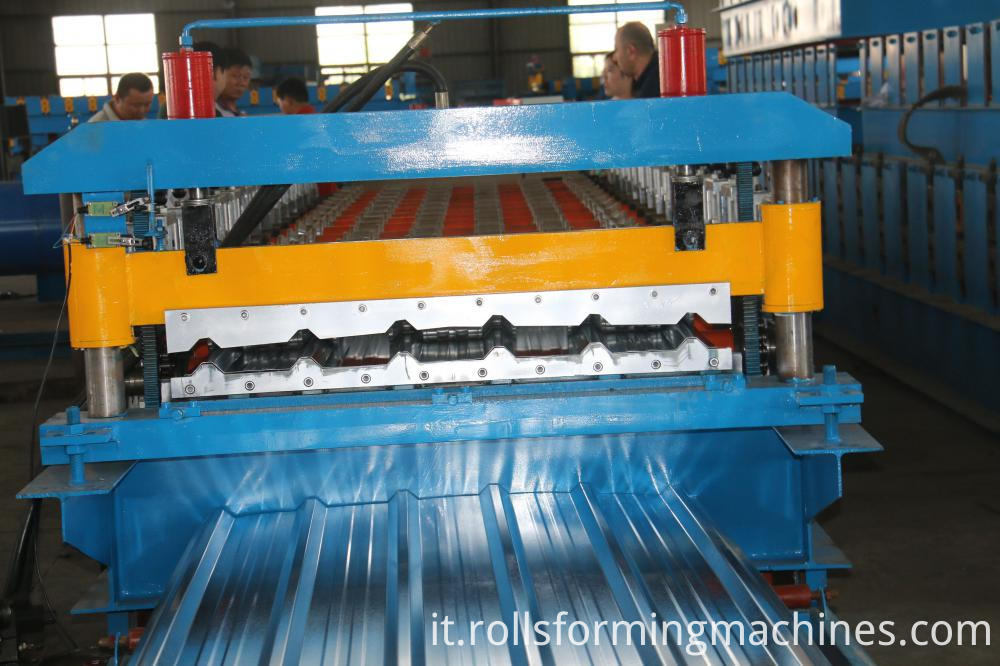

Dispositivo di taglio

Un motore idraulico dvanced, punzonatura e taglio automatico dopo la formatura, senza distorsioni o sprechi, sicurezza di alto livello

fattore. (includere utensili da taglio, serbatoio idraulico, cutter macchina)


Blade Material

Cutting system

Cr12 quenched

Full automatic


contatore

Un contatore calibra la lunghezza, pulsa e decide la lunghezza. Omron encoder per lunghezza misurazione.

High Quality Single Layer Trapezoid Roll Forming Machine

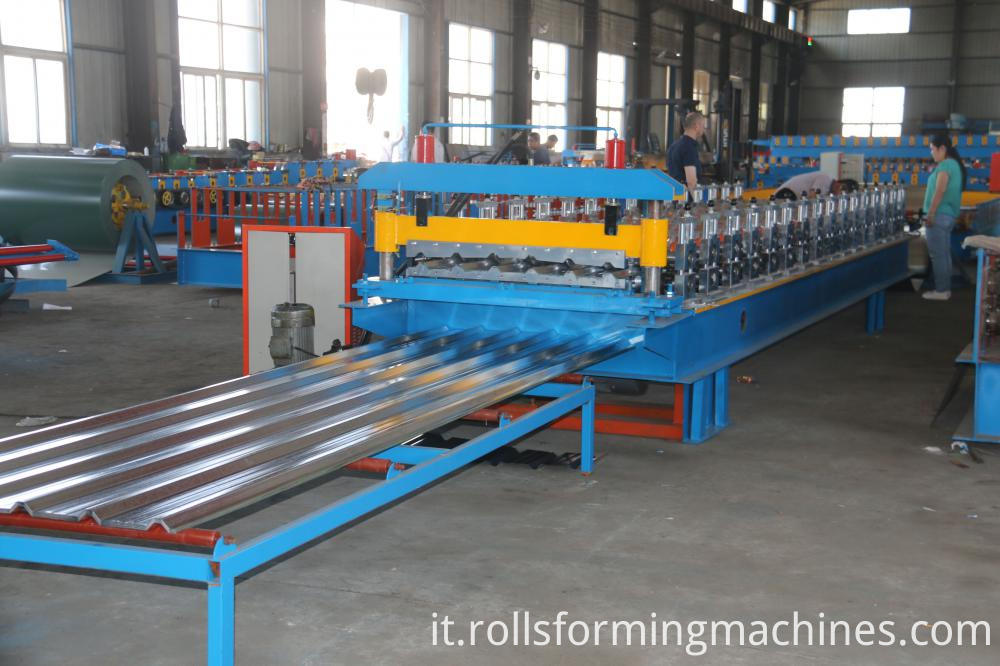

Prodotti che ricevono tavoli

1. Adotta l'acciaio saldato e il rullo supportato per trasmettere i prodotti.

2. 3 m * 2 (normalmente per il cilindro pneumatico, forniamo un famoso marchio cinese, ma se si desidera il Festo o SMC, possiamo anche fornire, ma il prezzo cambierà)

High Quality Single Layer Trapezoid Roll Forming Machine
