Macchina per la formatura a freddo di acciaio inox a forma di Z a forma di rotolo

    Prezzo unitario: USD 12500 - 26000 / Set/Sets
    Tipo di pagamento: L/C,T/T,D/P,Western Union
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 45 giorni
Informazioni basilari

Modello: ZT-005-09

Additional Info

Pacchetto: imballaggio nudo

produttività:  8-15 m/min

marchio: zhongtuo

Trasporti: Ocean,Land

Luogo di origine: Cina

Abilità del rifornimento: 30 sets per month

Certificati : CE ISO9001

Descrizione del prodotto

Purlin a forma di Z che rotola a freddo formando la macchina Z purlin acciaio

Descrizione del prodotto

Descrizione della macchina: Rotolo a forma di "Purlin" a freddo che forma macchina per purlin acciaio

Quantità: 1 SET

Tempi di consegna: 45 giorni lavorativi dalla ricezione del deposito

Tipo di contenitore: One 40GP


Flusso di processo macchina acciaio inossidabile Purlin Z:

Svolgimento → Alimentazione del materiale nella macchina → Formazione del rotolo → Lunghezza di misurazione → Taglio automatico → Ricezione prodotti

Nome del prodotto: Z Shaped Making Machine

1.SuitableMaterial

Tipo: GI / PPGI / AL

Spessore: 2,0-3,0 mm

2. ProductmSpecifications

Lunghezza: qualsiasi lunghezza

Lunghezza Tolleranza: ± 2mm / 6m

3. Velocità di lavoro: 8-15 m / min (macchina standard)

4. Sistema di controllo: PLC Mitsubishi / Siemens e trasduttore (personalizzato)

5. Potenza totale: 6KW

6. Peso totale: circa 6,2 T (fino al progetto definitivo)

Sistema Un-coiler

Informazioni dettagliate della macchina di formatura a freddo del rotolo di Purlin a forma di Z.

Utilizzo: viene utilizzato per supportare la bobina di acciaio e srotolarlo in modo girevole. Passivo uncoil tirato da un sistema di rullatura

Parte di alimentazione della bobina

Utilizzo: Mettere la materia prima (piastra di acciaio) attraverso la spiaggia per la produzione e l'elaborazione, può garantire che i prodotti siano ordinati, paralleli e tutto è uniforme. Per informazioni sulla funzione di individuare il ferro angolare, fare riferimento al regolamento dell'apparecchiatura.

DSC04844

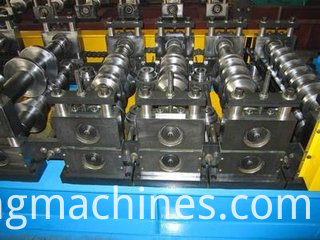

Dispositivo di formatura

Utilizzo: Al fine di mantenere la forma e la precisione del prodotto, adotta struttura in lamiera saldata, motoriduttore, trasmissione a catena, rullo è stato cromato che può mantenere la superficie della piastra di stampaggio liscia e non facile da marcare quando funziona

Caratteristica: garantire stabilità, precisione e durata.

Z shaped purlin cold roll forming machine


Parametro principale di Z Steel Purlin Machine

1. Lunghezza della parte principale: 6800 * 800 * 1200mm

2. Peso della parte principale: circa 6,2 t

3. Voltage: 380V / 50HZ3Phase (come richiesta del cliente)

4. Fixer del rullante: colonna guida

5. Telaio: piastra centrale saldata: tipo di telaio ad arco commemorativo

6. Spessore del telaio: 25 mm

7. Modalità guida: ingranaggio o catena

8. Materiale dei rulli: acciaio 45 # con rinvenimento

9. Materiale degli alberi: acciaio 45 # con rinvenimento

10. Diametro degli alberi: φ80mm

11. Numero di rulli: 12 rotoli

14. Potere principale: 11kw (riduttore di velocità planetario dell'ingranaggio cicloidale)

Dispositivo di taglio

Avanzamento idraulico della sega volante, taglio automatico, punzonatura automatica e taglio dopo la deformazione, assenza di distorsioni o deperimento, elevato livello di sicurezza. La sega volante La macchina in acciaio Z è un tipo di taglio a macchina in acciaio Z, si adatta dopo il taglio. Non è necessario cambiare modello, è possibile aggiungere il pugno nel dispositivo della sega volante allo stesso tempo per ottenere l'effetto della perforazione della sega volante, se necessario.

Materiale lama: acciaio Cr12 con trattamento temprato 60-62 ° C

Sistema di taglio: completamente automatico


cutting

Dispositivo di punzonatura

Caratteristiche: la punzonatura è una parte del taglio della sega volante, è controllata dalla stazione idraulica, pricipalmente buchi dei fori all'acciaio Z, se il puching è secondo il bisogno del pople, facile da controllare l'uso convenientemente e lunga vita.

Potenza: 3kw (valori doppi)

materiale: Cr12

quantità: 2

cilindro dell'olio: 2

Dispositivo di controllo

Schermo: visualizzatore di schermi di testo

PLC: Taida DVP14ES da Taiwan

Codificatore: Omron

Idraulico

Origine: sistema idraulico avanzato di Taiwan

Potenza: 3kw

I nostri servizi

1. Installazione e formazione:
a.Se i compratori visitano la nostra fabbrica e controllano la macchina, ti insegneremo come installare e utilizzare la macchina, e anche tr

nei vostri lavoratori / tecnici faccia a faccia.
b. Senza visitare, ti invieremo manuale utente e video per insegnarti a installare e utilizzare.
C. Se il compratore ha bisogno del nostro tecnico per andare alla fabbrica locale, si prega di organizzare vitto e alloggio e altre voci necessarie .

2. Dopo il servizio

a.Una garanzia annuale per l'intera macchina.

supporto tecnico di 24 ore tramite e-mail o chiamata

c.Se non si riscontrano problemi con la macchina, la ripareremo gratuitamente tra un anno.

Imballaggio e spedizione


packing
