Macchina per la produzione di tegole di metallo Ridge Cap

    Tipo di pagamento: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Quantità di ordine minimo: 1 Set/Sets
    Termine di consegna: 30 giorni
Informazioni basilari

Modello: ZT-004-026

Additional Info

Pacchetto: pacchetto nudo

produttività: 30m/min

marchio: zhongtuo

Trasporti: Ocean,Land

Luogo di origine: Cangzhou

Abilità del rifornimento: 30sets/month

Certificati : ce,iso9001

Descrizione del prodotto

Macchina per la produzione di piastrelle Metal Ridge Cap ------ per pannello del tetto


La larghezza della bobina di Metal Ridge Cap Tile Making Machine è solitamente da 300-550 mm. Lo spessore di Metal Ridge Cap Tile Making Machine è compreso tra 0,25-08mm. Può formare in continuo la lamiera d'acciaio in base alle esigenze del cliente, automaticamente tagliato a misura. Questa apparecchiatura ha molti vantaggi, proprio come peso leggero, alta velocità di formatura, bassa rumorosità, trasmissione stabile, facilità d'uso, estetica e così via.

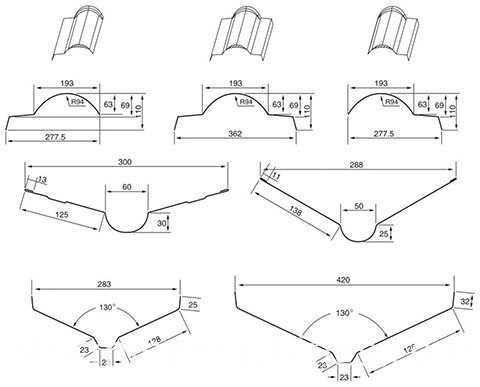

Disegna il profilo o rifinisce le immagini del prodotto

Metal Ridge Cap Tile Making Machine 01

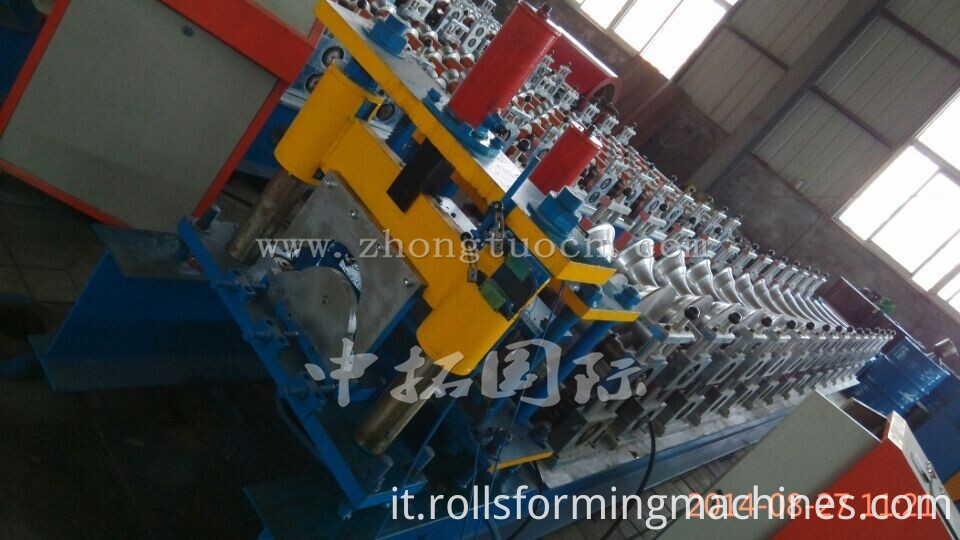

Panoramica generale di Metal Ridge Cap Tile Making Machine

Ridge roll forming machine (5)


Flusso di lavoro di Metal Ridge Cap Tile Making Machine

Metal Ridge Cap Tile Making Machine 03


Uncoiler System di Metal Ridge Cap Tile Making Machine

Utilizzo: viene utilizzato per supportare la bobina d'acciaio e srotolarlo in modo girevole.

Passivo uncoil tirato da un sistema di rullatura

Capacità di carico: 5T

Larghezza di svolgimento: 1000mm

Diametro interno: 450-550 mm

Metal Ridge Cap Tile Making Machine

Entrata Spiaggia di Metal Ridge Cap Tile Making Machine

Utilizzo: Mettere la materia prima (piastra di acciaio) attraverso la spiaggia per la produzione e l'elaborazione, può garantire che i prodotti siano ordinati, paralleli e tutto è uniforme. È impostato all'inizio della macchina principale con guida sinistra-destra. Può aiutare l'operatore a fare il foglio nella giusta direzione, il lato sinistro e il lato destro possono essere regolati separatamente dalla struttura a vite manuale.

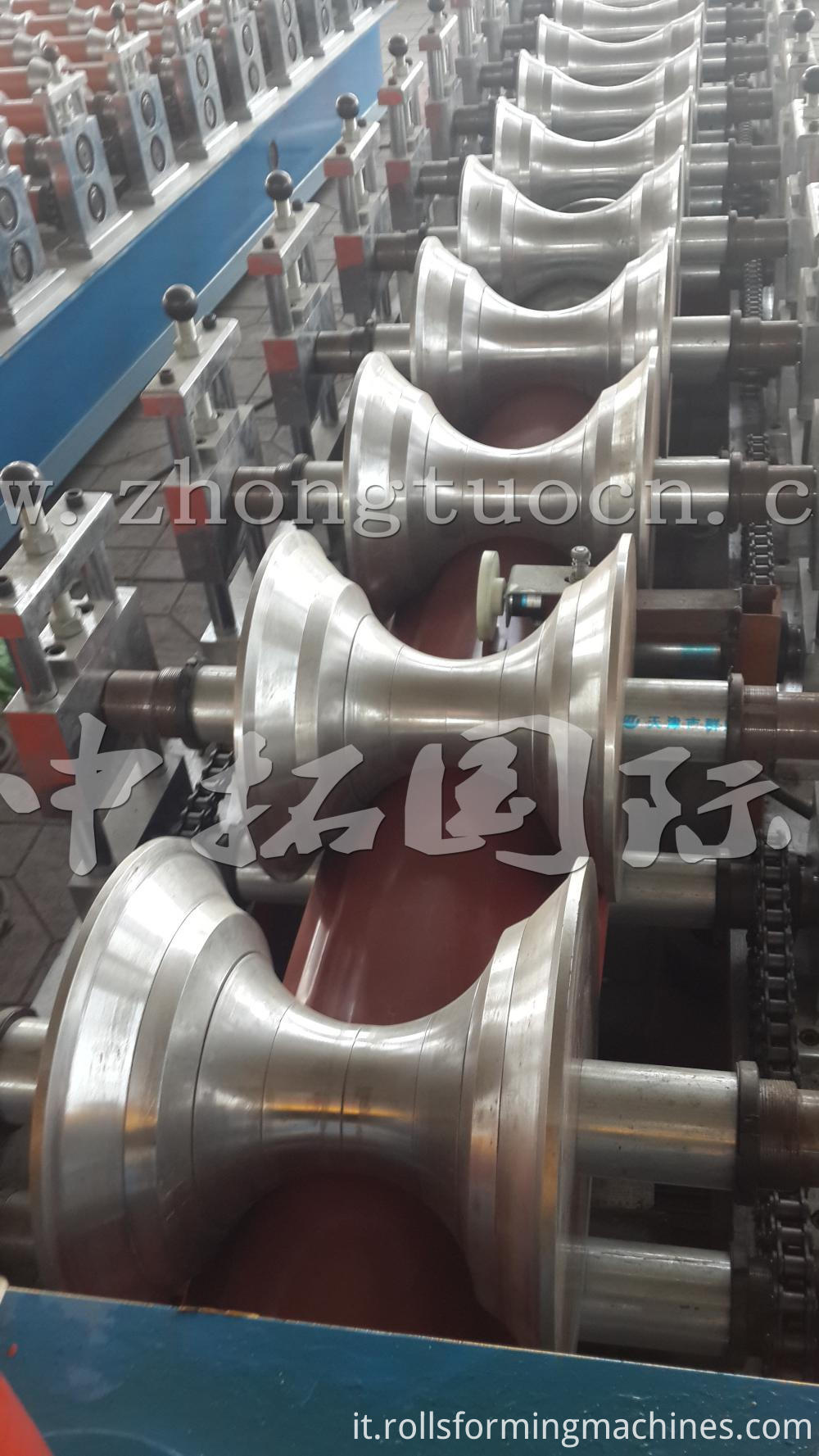

Main Roll Forming System di Metal Ridge Cap Tile Making Machine

Lunghezza della parte principale: circa 6500 * 1300 * 1400

Peso della parte principale: 3,5 tonnellate

Tensione: 380V / 50HZ 3Phase o come richiesta del cliente

Fissatore a rullo: piastra centrale

Telaio: acciaio H 350 saldato

Modalità di guida: catena

Materiale dei rulli: acciaio 45 #, cromatura dura superficiale.

Materiale degli alberi: acciaio 45 #

Diametro delle aste: φ60mm

Numero di rulli: 11 rulli

Potere principale: 3.2kw

Ridge roll forming machine (18)Ridge roll forming machine (19)

Meccanismo a gradini

Caratteristica: è usato per fare il passo, la forma finale della piastrella smaltata

Materiale della muffa: Cr12 estiguuto

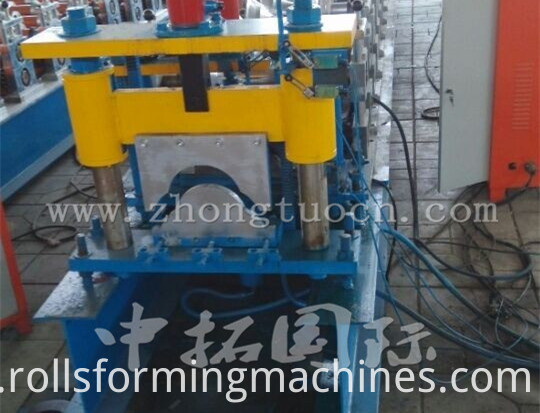

Meccanismo di taglio di metallo Ridge Cap Tile Making Machine

Caratteristica: garantire stabilità, precisione e velocità di taglio

Funzione: taglio automatico controllato da PLC

Adotta l'azionamento idraulico e la posizione automatica per decidere la dimensione e tagliare i prodotti target.

Materiale delle lame: Cr12 temprato

Alimentazione: potenza idraulica

Componenti: contiene un set di lama, un serbatoio idraulico e una macchina fresa.

Ridge roll forming machine (2)

Stazione idraulica di metallo Ridge Cap Tile Making Machine

È controllato dalla pompa a ingranaggi. Dopo aver riempito l'olio idraulico nel serbatoio dell'olio idraulico, la pompa guida la macchina fresa per iniziare il lavoro di taglio.

Potenza: 5.5kw

Olio idraulico: 46 #

Componenti: il sistema comprende un set di serbatoio idraulico, un set di pompa dell'olio idraulico e quattro tubi idraulici. e due set di valvole di elettromagnetismo.

Metal Ridge Cap Tile Making Machine 08

Sistema di controllo elettrico di metallo Ridge Cap Tile Making Machine

caratteristica:

1. PLC adotta, convertitore di frequenza, touch screen Delta da Taiwan per garantire alta velocità con stabilità, precisione e durata.

2. Altri elementi elettrici sono Panasonic

Metal Ridge Cap Tile Making Machine
