Zhongtuo Roll Forming Machinery Co., ltd

Bobina in acciaio leggero con profilo in acciaio CU Omega che forma macchina
Bobina in acciaio leggero con profilo in acciaio CU Omega che forma macchina
Bobina in acciaio leggero con profilo in acciaio CU Omega che forma macchina
Bobina in acciaio leggero con profilo in acciaio CU Omega che forma macchina
Bobina in acciaio leggero con profilo in acciaio CU Omega che forma macchina

Bobina in acciaio leggero con profilo in acciaio CU Omega che forma macchina

Tipo di pagamento: L/C,T/T,D/P,Western Union,D/A
Incoterm: FOB,CFR,CIF,FCA
Quantità di ordine minimo: 1 Set/Sets
Termine di consegna: 10 giorni

contattaci ora Aggiungi al carrello

Informazioni basilari

    Modello: zc-009

    Punching Holes System: Hydraulic Punching Holes System

    Cutting System: Fly Saw Non Stopping Cutting System

    Shaft Diameter: 40mm

    Roller Material: GCr12Mov Quenching Treatment

    Shaft Material: 40Cr Steel

    Transport: By Gear

    Cutting Tolerance: 1mm

    Cutter: Gcr12

    Working Speed: 0-45m/min

Additional Info

    Pacchetto: come esigenza del cliente

    produttività: 50 m/min

    marchio: zhongtuo

    Trasporti: Ocean,Land,as customer requirem

    Luogo di origine: Cangzhou

    Abilità del rifornimento: 50 sets/month

    Certificati : CE, ISO, SGS, IAF,CNAS

Descrizione del prodotto

Bobina in acciaio leggero con profilo in acciaio CU Omega che forma macchina

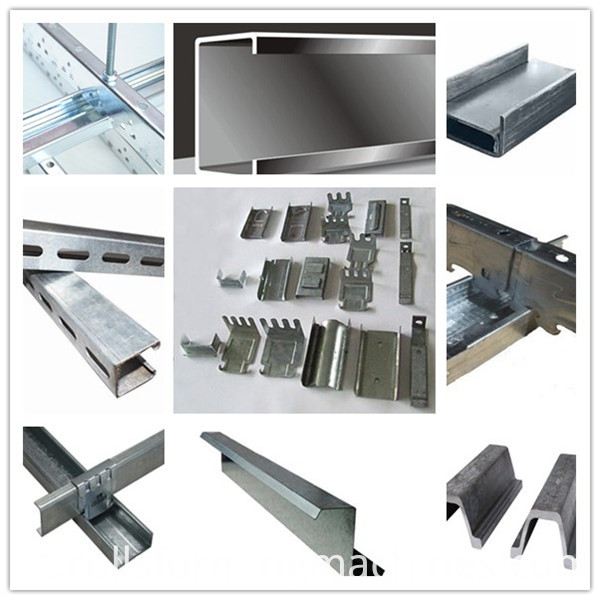

La nostra macchina è in grado di produrre molti tipi di chiglie. I prodotti possono essere utilizzati come la struttura principale delle forze di edifici industriali e civili di medie dimensioni, come fabbriche, magazzini, garage, sale espositive, teatri, stadi .

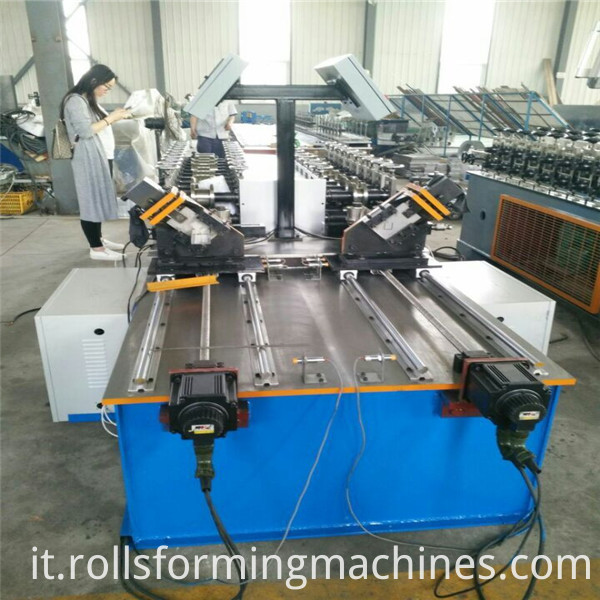

C U channel forming machine

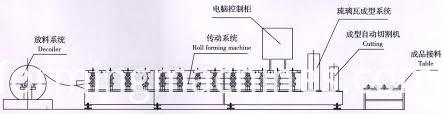

Elaborazione del diagramma di flusso della macchina

Aspo svolgitore manuale → Alimentazione del materiale nella macchina → Macchina per laminazione → Misura lunghezza → Taglio idraulico → Prodotti finiti

C U channel forming machine(5)


decoiler

diametro interno 450-550mm

Diametro esterno max 1500mm

Max larghezza della bobina 500 millimetri

Capacità 3T

C U channel forming machine1

macchina di formatura principale

Formare passi 12 rulli

Tipo di design Colonna guida

Telaio della macchina Arco commemorativo

Modifica dei metodi di dimensioni Completamente modificando il sistema lineare dello stampo

Struttura stand indipendente

Potere della macchina principale 7,5 kw

Tipo di taglio e punzonatura Idraulico

light keel roll forming machine (7)

Taglio del servo idraulico
la macchina è con il taglio di inseguimento servo, il coltello da taglio può muoversi automaticamente. in modo che il taglio di tracciamento possa mantenere la stessa velocità con la macchina di formatura principale e tagliare continuamente i prodotti finiti.

No.

Name

Size and mode

number

note

1

base frame

100*100*6

1



2

Control station



1

Include switch button

3

Hydraulic station

4kw

1



4

Oil pump

63*80*80

1



5

Cooling device

35Hz

1



6

Sensor

Npu

2



7

Encoder

600

1

Omron

8

tachometric wheel



2



9

Servo motor

3.9kw

1

GSK

10

Mold

Mulfan1

4



11

Lead screw

Sfu4020-1230

1

Taiwan

12

Guide

HG35-2000

2



13

Slider

HGH35cA

4



14

Coupling



4




light keel roll forming machine (9)

Cesoia:

Materiale delle lame: Gcr12 temprato

Alimentazione: potenza idraulica

Telaio: a colonna con sistema a pignone e cremagliera

Interruttore corsa: interruttore fotoelettrico senza contatto

light keel roll forming machine (10)

Sistema di controllo elettrico:

1. PLC, trasduttore e pannello tattile adottati da Delta Taiwan per garantire velocità elevate con stabilità, precisione e durata.

2. Altri elementi elettrici sono Delta

3. Fornito di interruttore mobile, rottura d'aria, radiatore, trasformatore e protezione di dispersione elettrica per comodità d'uso e sicurezza.

aggiunte

Se si campiona con i fori perforati o la rete sul profilo, è necessario il sistema di punzonatura. C'è un sistema di tracciamento idraulico alla fine del corpo macchina di formatura a rulli. Il taglio può essere progettato come quello ad alta velocità e quello a velocità normale. Inoltre è possibile progettare un sistema di punzonatura del logo insieme al sistema di taglio, può essere chiamato il sistema di punzonatura e taglio senza interruzioni.

Elenco prodotti : C/U/canale & T Bar di rotolo che forma macchina > Cartongesso profilo rullo che forma macchina
